10 Приложение

VEGASON 61 • Foundation Fieldbus

28790-R

U-130507

Категория перенапряжений

III

Класс защиты

II

Разрешения
Устройства с разрешениями на применение, в зависимости от исполнения, могут иметь

отличающиеся технические данные.
Для таких устройств следует учитывать соответствующую документацию, поставляемую

вместе с устройством. Данную документацию также можно скачать с сайта www.vega.com

через "VEGA Tools" и "serial number search" либо через "Downloads" и "Approvals".

10.2 Foundation Fieldbus

Блок-схема обработки измеренных значений

На следующем рисунке в упрощенной форме показаны блок преобразователя (TB) и

функциональный блок (FB).

t

i

Simulate

ALAR

M

S

Out

PV

FIELD-VALUE

Mode &

Sta

tu

s

PVF-

T

IME

LO

W

-CUT

OFF

L-

T

YPE

OUT

-S

C

ALE

PV

-SCALE

DIRECT

INDIRECT

INDIRECT

SQRT

m(d)

%

Lin%

min/max

adjustment

Linearization

Primary

Value

Secondary

Value 2

Secondary

Value 1

Sensor_Value

AI 2

AI 1

TB

AI 3

Temperature

Channe

l

Channel = 1: Primary Value
Channel = 2: Secondary Value 1
Channel = 3: Secondary Value 2
Channel = 4: Temperature

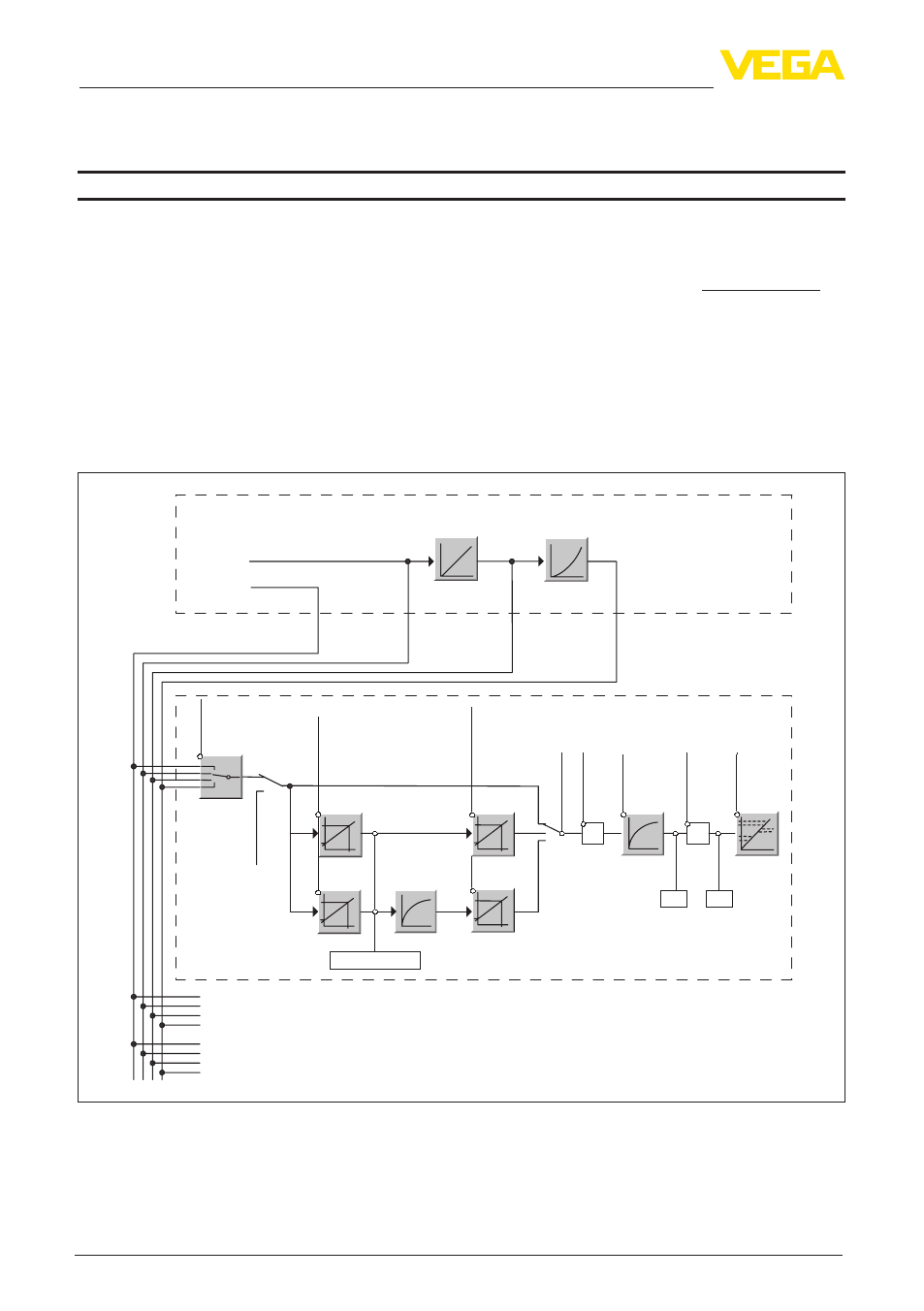

Рис. 29: Обработка измеренных значений VEGASON 61

Диаграмма установки параметров

На рисунке ниже представлена функция установки параметров:
