13
4 Монтаж
VEGASON 61 • Foundation Fieldbus
28790-R
U-130507

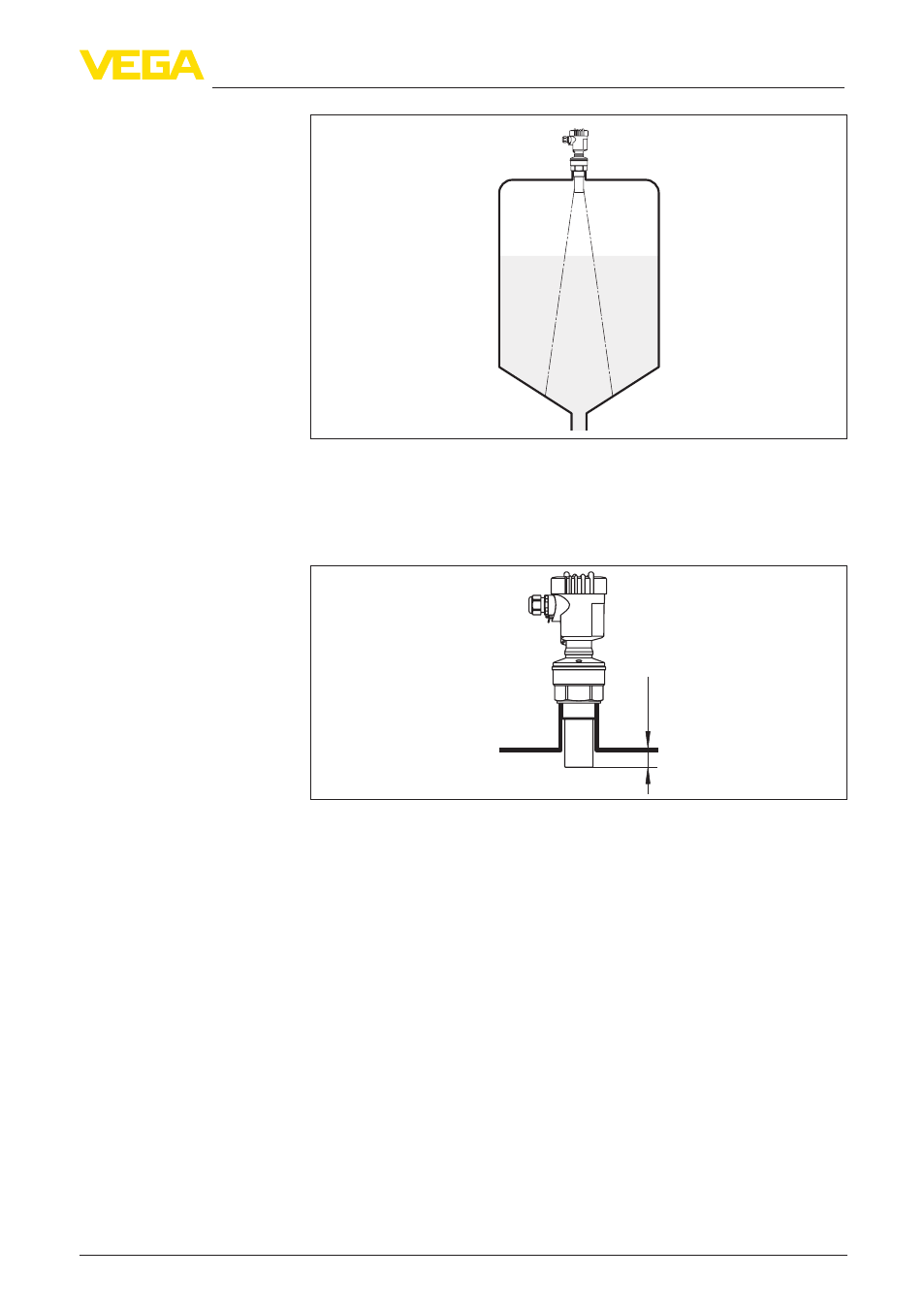

Рис. 6: Емкость с коническим днищем
Высота монтажного патрубка должна быть такой, чтобы нижняя
часть преобразователя звука выступала из патрубка минимум
на 10 мм (0.394 in).
ca. 10 mm
Рис. 7: Рекомендуемая высота монтажного патрубка
На продуктах с хорошими отражательными свойствами
VEGASON 61 можно монтировать также на патрубках,
высота которых больше длины преобразователя звука
(ориентировочные размеры патрубков см. на рисунке ниже). В
этом случае конец патрубка должен быть гладким, без заусенцев
и, по возможности, закругленным. При этом необходимо создать
память помех.
Патрубок
