Сигнализатор уровня VEGAVIB 55 с устройством
формирования сигнала
1)

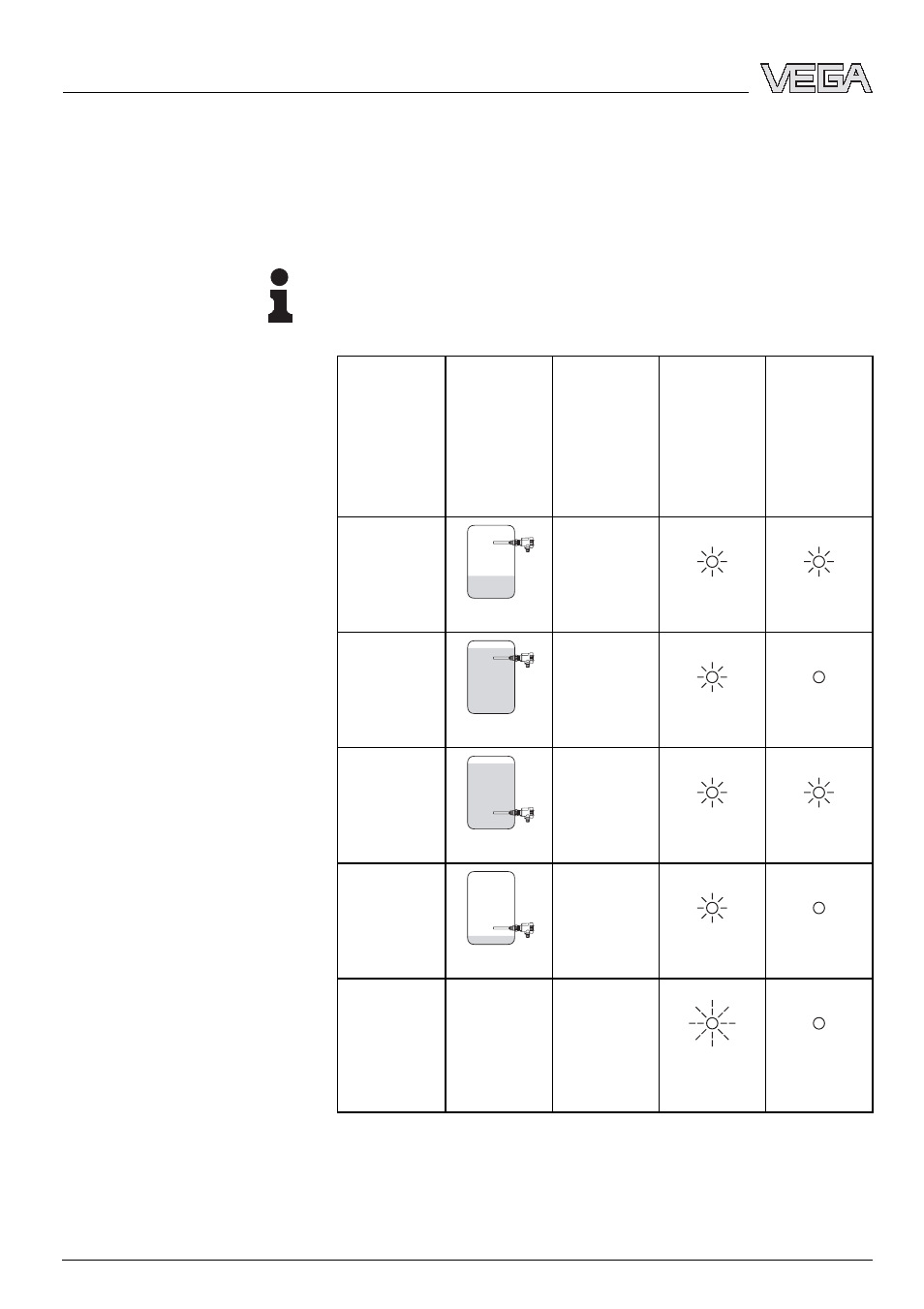

В таблице ниже приведены состояния переключения в
зависимости от установленного режима работы
устройства формирования сигнала и уровня.
Примечание:
Переключатель режимов работы VEGAVIB 55 при этом
должен быть установлен на "max.".
Режим ра-
боты на ус-
тройстве
формирова-
ния сигнала
Уровень
Сигналь-
ный ток
датчика
Индикатор
состояния
датчика
Индика-
тор со-
стояния
устрой-
ства фор-
мирова-
ния сигна-
ла
Режим рабо-
ты А
Защита от
переполне-
ния
прибл. 8 mA
Зеленый
Режим рабо-
ты А
Защита от
переполне-
ния
прибл. 16 mA
Красный
Режим рабо-
ты В
Защита от
сухого хода
прибл. 16 mA
Красный
Режим рабо-
ты В
Защита от
сухого хода
прибл. 8 mA
Зеленый
Сигнал неис-
правности
(Режим ра-
боты А/В)
Любой
<2,3 mA
Красный ми-
гает
1)
Применимые устройства формирования сигнала см. в г л.
"Технические данные".
