5.3 Схема подключения (однокамерный
корпус)
4
1
2
3

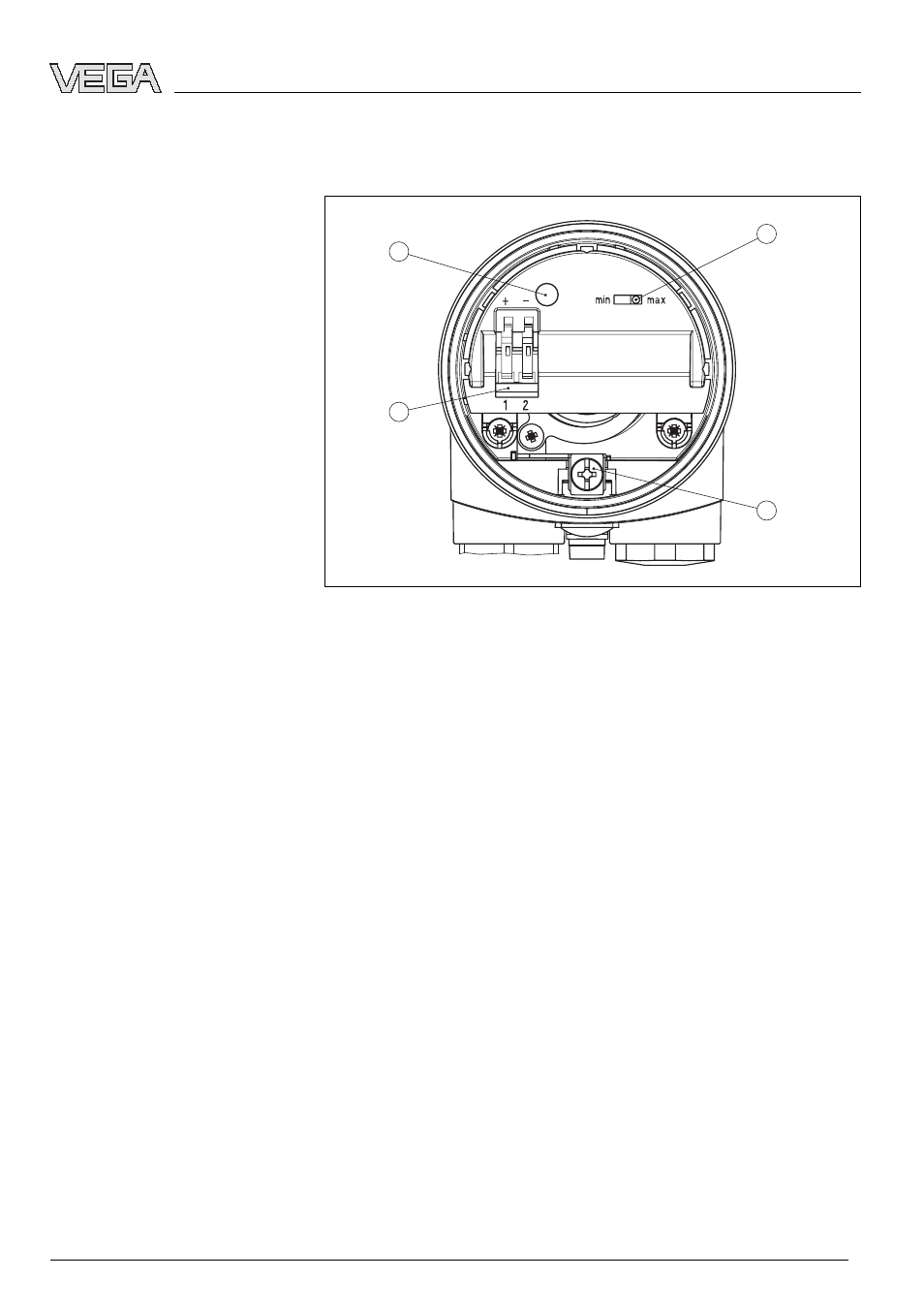

Рис. 8: Отсек электроники и подключения
1
DIL-переключатель режимов работы
2
Клемма заземления
3
Соединительные клеммы
4
Индикатор состояния
Для подключения к устройству формирования сигнала.
Питание датчика осуществляется от устройства
формирования сигнала. См. "Технические данные" в
Приложении.
Данный пример подключения действителен для всех
универсальных устройств формирования сигнала.
Если переключатель режимов работы VEGAVIB 55
правильно установлен на "max.", то на VEGAVIB 55 горит
световой индикатор:
l
Красный - если вибрирующий элемент покрыт
продуктом
l
Зеленый - если вибрирующий элемент не покрыт
продуктом
См. руководство по эксплуатации устройства
формирования сигнала. Подходящие устройства
формирования сигнала - см. "Технические данные".
Отсек электроники и под-
ключения
Схема подключения
VEGAVIB 55 - - двухпроводный
17
Подключение к источнику питания
