6.2 Элементы настройки
4
1
2
3

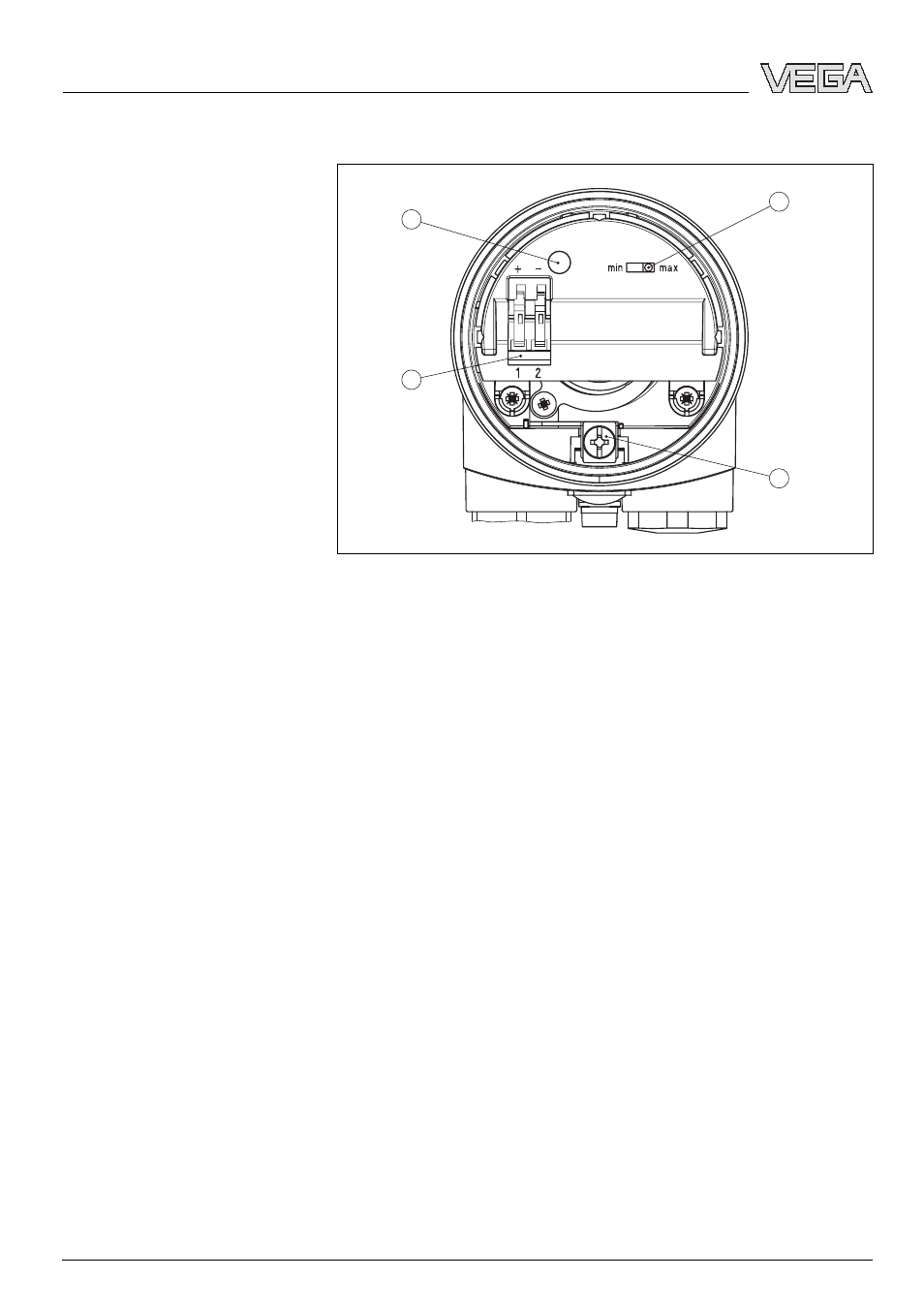

Рис. 10: Блок электроники - двухпроводный выход
1
DIL-переключатель режимов работы
2
Клемма заземления
3
Соединительные клеммы
4
Индикатор состояния
С помощью переключателя режимов работы (min/max)
устанавливается выходной ток.
При использовании устройства формирования сигнала
переключатель режимов на датчике обычно
устанавливается на max.
При этом желаемый режим работы в соответствии с
"Функциональной таблицей" (max - сигнализация
максимума или защита от переполнения, min -
сигнализация минимума или защита от сухого хода)
выбирается с помощью переключателя режимов на
устройстве формирования сигнала.
Для управления применяются следующие значения:
l
Режим min.
- Вибрирующий элемент не покрыт продуктом -
16 mA ±1 mA
-
Вибрирующий элемент покрыт продуктом - 8 mA
±1 mA
Переключатель режимов
работы (1)
