6 Начальная установка
VEGASWING 63 • - двухпроводный
29232-R
U-130104
6.2 Элементы настройки
1
2
1
2

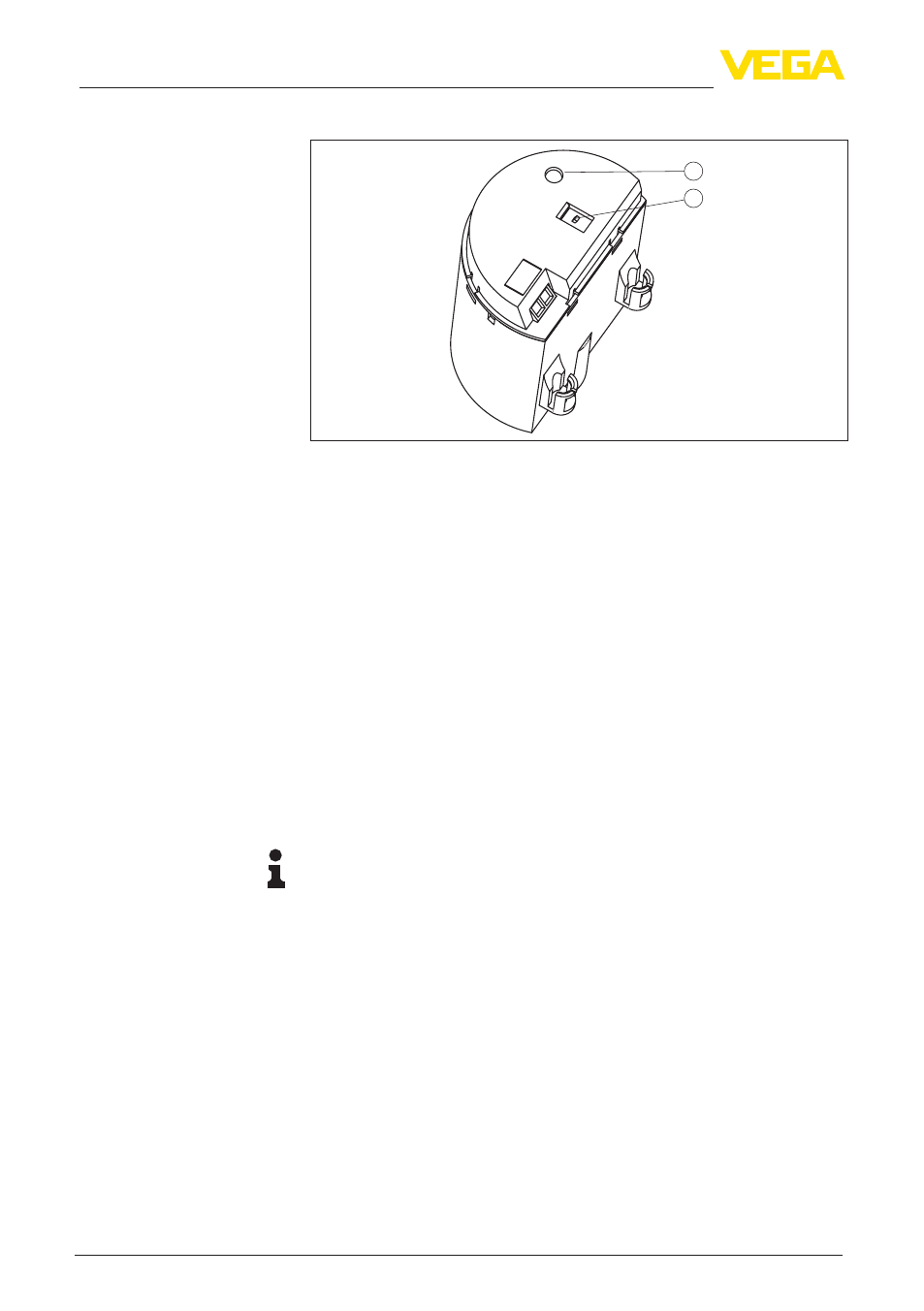

Рис. 14: Блок электроники SWE60Z - двухпроводный выход
1 Индикатор состояния (светодиод)
2 DIL-переключатель установки чувствительности
Световой индикатор (LED) состояния переключения
•
зеленый = вилка не покрыта продуктом
•
красный = вилка покрыта продуктом
•
не горит = неисправность
С помощью DIL-переключателя (2) можно установить точку пере-
ключения для продуктов с плотностью от 0,5 до 0,7 г/см³. За-
водская установка соответствует плотности продукта >0,7 г/см³.
Для продуктов с меньшей плотностью переключатель следует
установить на >0,5 г/см³. Положение точки переключения дано
относительно плотности воды (1 г/см³). Для продуктов с иной
плотностью следует учитывать смещение положения точки пере-
ключения либо в сторону корпуса, либо в сторону конца вилки.
Примечание:
Следует учитывать, что датчик будет обнаруживать пену с плот-
ностью > 0,45 г/см³ (0.016 lbs/in³), что может привести к ошибкам
при установке на защиту от сухого хода.
6.3 Таблица функций
В таблице ниже приведены состояния переключения в зависи-
мости от установленного режима работы и уровня.
Индикатор состояния
(1)
Установка чувствитель-
ности (2)
