5 Подключение к источнику питания
VEGASWING 63 • - двухпроводный
29232-R
U-130104
Рекомендуется подключать VEGASWING 63 таким образом,
чтобы цепь тока переключения при сигнализации уровня, об-
рыве цепи или неисправности была разомкнута (безопасное
состояние).
Для подключения к устройству формирования сигнала
VEGATOR (в том числе Ex, WHG). Питание датчика осуществля-
ется через устройство формирования сигнала (см. "Технические
данные", специальные данные для Ex см. прилагаемые "Указа-
ния по безопасности").
Данный пример подключения действителен для всех универ-
сальных устройств формирования сигнала.
Световой индикатор на VEGASWING 63:
•
красный - при покрытой продуктом вибрирующей вилке
•
зеленый - при не покрытой продуктом вибрирующей вилке
См. руководство по эксплуатации устройства формирования
сигнала. Подходящие устройства формирования сигнала - см.
"Технические данные".
При применении VEGASWING 63 во взрывоопасной зоне или
для защиты от переполнения по WHG следует соблюдать
требования Указаний по безопасности и сертификатов соот-
ветствия. При непосредственном подключении датчика с блоком
электроники SWE60Z EX, SWE60Z EX E1 к аналоговому входу
контроллера, между ними необходимо подключить подходящий
безопасный барьер.
4
3
2
1
1 2
+
-

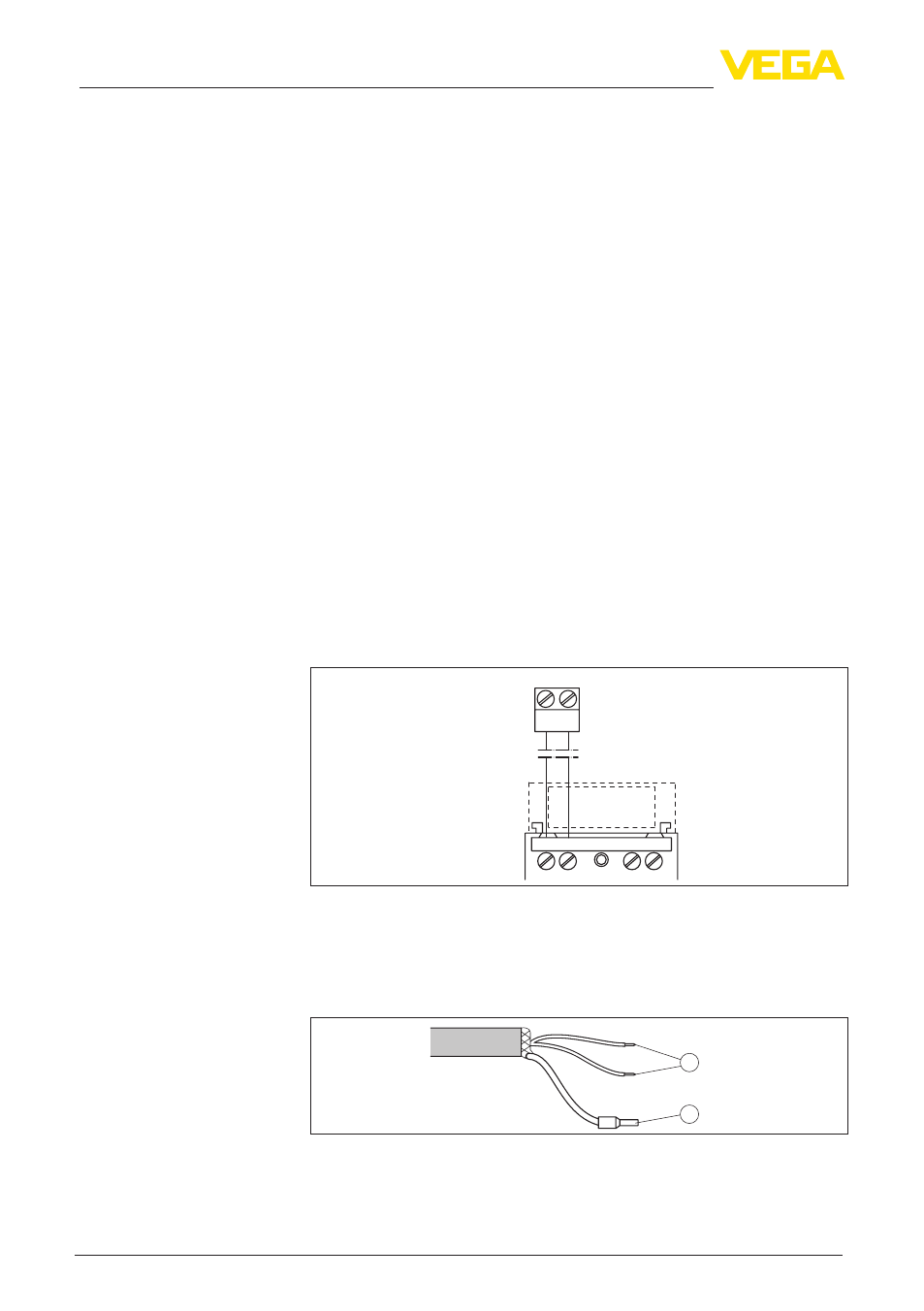

Рис. 12: Схема подключения (однокамерный корпус)
5.4 Схема подключения - исполнение IP 66/
IP 68, 1 bar
1
2
Рис. 13: Назначение проводов соединительного кабеля
1 Коричневый (+) и голубой (-): к источнику питания или системе форми-
рования сигнала
2 Экранирование
Схема подключения
Назначение прово-
дов соединительного
кабеля
