5 Подключение к источнику питания
VEGASWING 63 • - двухпроводный
29232-R
U-130104
5. Открыть контакты с помощью отвертки.
6. Провода вставить в открытые контакты в соответствии со
схемой подключения.
7. Закрыть контакты с помощью отвертки.
8. Слегка потянув за провода, проверить надежность их закре-
пления в контактах.
9. Туго затянуть гайку кабельного ввода. Уплотнительное коль-
цо должно полностью облегать кабель.
10. Завинтить крышку корпуса.
Электрическое подключение выполнено.

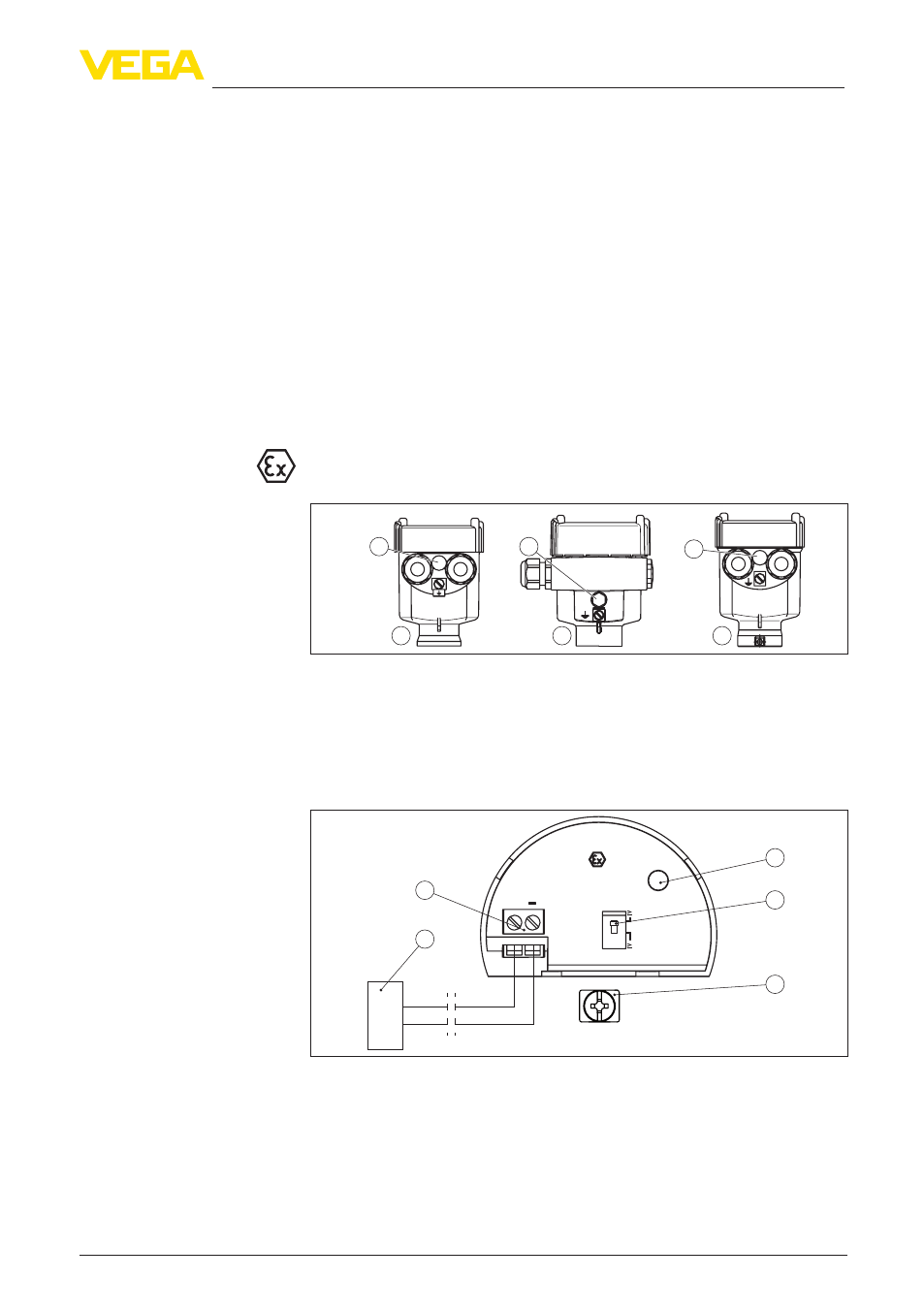

5.3 Схема подключения (однокамерный
корпус)
Рисунки ниже действительны для исполнения без взрывозащи-
ты, а также для исполнения Ex-d.
1
4
4
4
2
3
Рис. 10: Однокамерный корпус из различных материалов
1 Пластик (не для EEx d)
2 Алюминий
3 Нержавеющая сталь (не для EEx d)
4 Фильтр для выравнивания давления или заглушка при исполнении
IP 66/IP 68 1 bar (не для EEx d)
Z
+
0,5 g / cm3
0,7 g / cm3
11-36V DC
4
5
1
2
3
1
2
Рис. 11: Отсек электроники и подключения
1 Индикатор состояния
2 DIL-переключатель установки чувствительности
3 Клемма заземления
4 Соединительные клеммы
5 Система формирования сигнала или ПЛК
Обзор корпусов
Отсек электроники и
подключения
