9 Приложение
VEGACAL 63 • Для подключения к устройству формирования сигнала
30318-R
U-131015
Корпус со степенью защиты IP 66/IP 68, 1 bar
117 mm (4.61"
)
~ 103 mm
(4.06")
ø 77 mm
(3.03")
116 mm (4.57"
)
~ 150 mm
(5.91")
ø 84 mm
(3.31")
M20x1,5 M20x1,5 M20x1,5
1 2

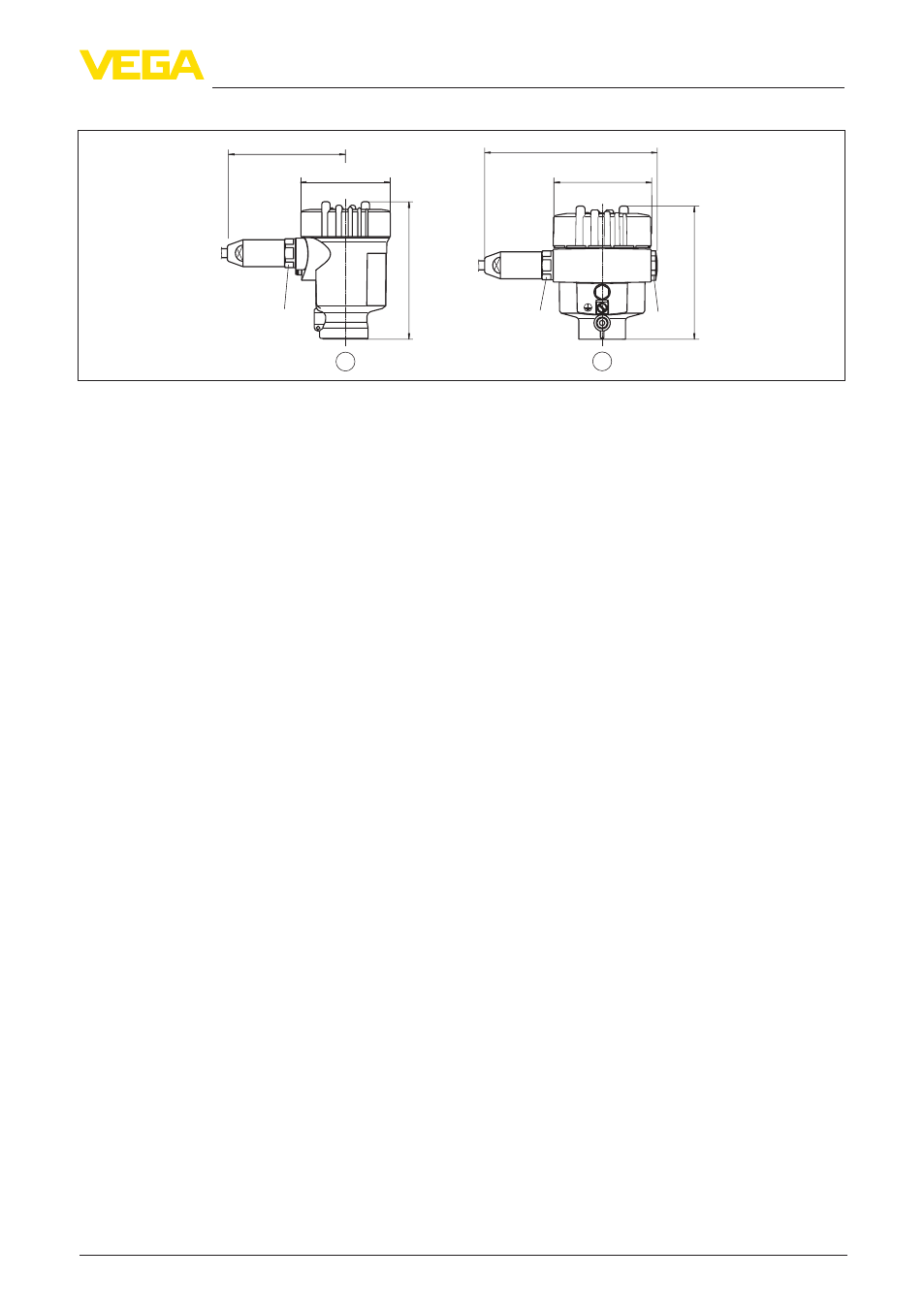

Рис. 17: Корпуса в климатическом исполнении IP 66/IP 68, 1 bar (с установленным модулем PLICSCOM
корпус выше на 9 мм)
1 Корпус из нержавеющей стали
2 Алюминиевый корпус
