6 Пуск в эксплуатацию с устройством формирования сигнала
VEGACAL 63 • Для подключения к устройству формирования сигнала
30318-R
U-131015
6 Пуск в эксплуатацию с устройством
формирования сигнала
6.1 Общее
Настройка измерительного зонда должна осуществляться с
измеряемым продуктом. Для выполнения установок необходимо
открыть крышку корпуса. С помощью переключателя
измерительного диапазона на блоке электроники
устанавливается диапазон чувствительности прибора.
•
Диапазон 1: 0 … 120 pF
•
Диапазон 2: 0 … 600 pF
•
Диапазон 3: 0 … 3000 pF
Порядок выполнения установок см. в Руководстве по
эксплуатации устройства формирования сигнала.
6.2 Система настройки
1
2
3

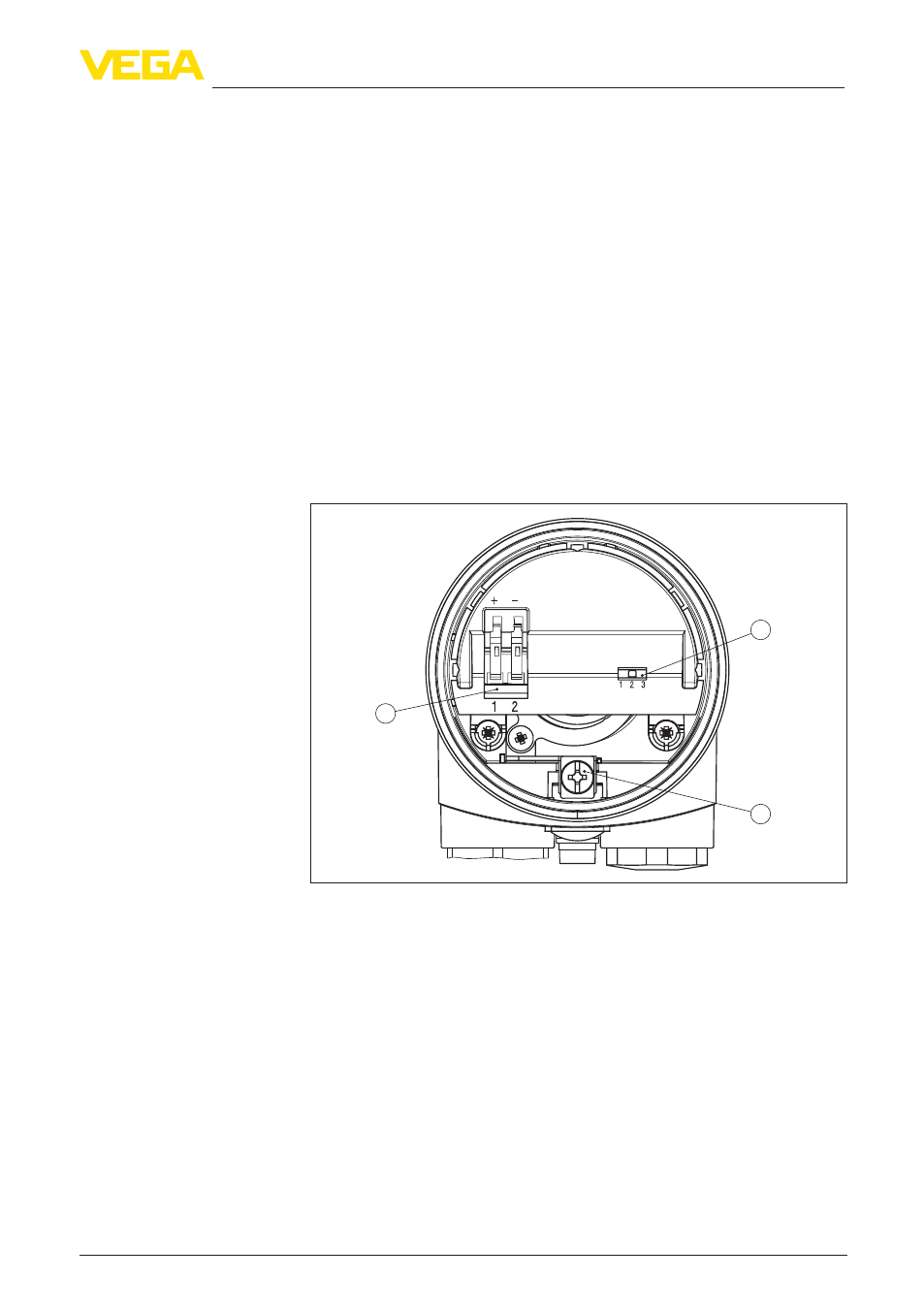

Рис. 12: Индикация и настройка - Блок электроники
1 DIL-переключатель для выбора диапазона измерения
2 Клемма заземления
3 Соединительные клеммы
С помощью переключателя измерительного диапазона (1)
можно настроить чувствительность электрода в соответствии с
электрическими свойствами продукта и условиями в емкости.
Диапазон выходного тока должен быть большим, чтобы
обеспечить соответствующую разрешающую способность
измерительного зонда.
Тогда измерительные зонды могут надежно обнаруживать, в том
числе, продукты с очень низким или очень высоким значением
диэлектрической проницаемости.
•
Диапазон 1 (чувствительный): 0 … 120 pF
Назначение/конфигу-
рация
Переключатель выбора
диапазона измерения
(1)
