19
5 Подключение к источнику питания
VEGACAL 63 • Для подключения к устройству формирования сигнала
30318-R
U-131015
1 2
1
2

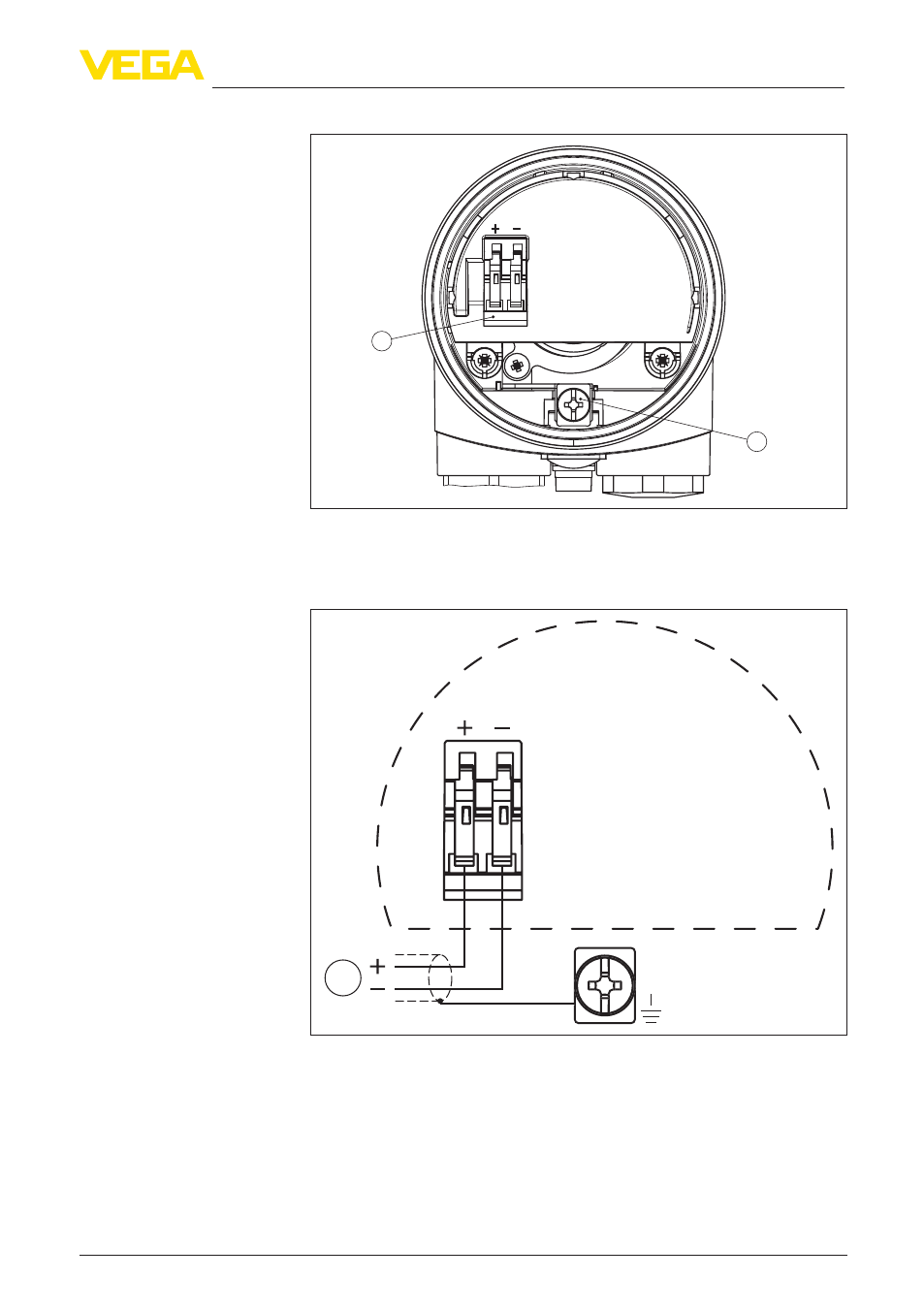

Рис. 9: Отсек электроники и подключения (однокамерный корпус)
1 Клемма заземления для подключения экрана кабеля
2 Пружинные контакты для источника питания
1
1 2
Рис. 10: Схема подключения (однокамерный корпус)
1 Питание/Выход сигнала
Отсек электроники и
подключения
Схема подключения
