10 Приложение
VEGACAL 62 • 4 … 20 mA/HART - двухпроводный
30024-R
U-131015
Ʋ Одноканальная архитектура
(1oo1D)
до SIL2
Ʋ Двухканальная избыточная архи-
тектура (1oo2D)
до SIL3
Подробную информацию см. в Safety Manual для устройств данной серии или на
"www.vega.com", "Downloads", "Approvals".
Разрешения
Устройства с разрешениями на применение, в зависимости от исполнения, могут иметь
отличающиеся технические данные.
Для таких устройств следует учитывать соответствующую документацию, поставляемую
вместе с устройством. Данную документацию также можно скачать с сайта www.vega.com
через "VEGA Tools" и "serial number search" либо через "Downloads" и "Approvals".
10.2 Размеры
Корпус со степенью защиты IP 66/IP 68 (0,2 bar)
~ 69 mm
(2.72")
ø 77 mm
(3.03")
112 mm (4
13
/ 32
")
M20x1,5/
½ NPT
~ 69 mm
(2.72")
ø 77 mm
(3.03")
117 mm (4.61"
)
M20x1,5/
½ NPT
~ 87 mm (3.43")
M16x1,5
ø 84 mm
(3.31")
120 mm (4.72"
)
M20x1,5/
½ NPT
~ 87 mm (3.43")
M16x1,5
ø 84 mm
(3.31")
120 mm (4.72"
)
M20x1,5/
½ NPT
~ 116 mm (4.57")
ø 84 mm (3.31")
116 mm (4.57"
)
M20x1,5 M20x1,5/
½ NPT
~ 59 mm
(2.32")
ø 80 mm
(3.15")
112 mm (4.41"
)
M20x1,5/
½ NPT
1
5
3
6
2
4

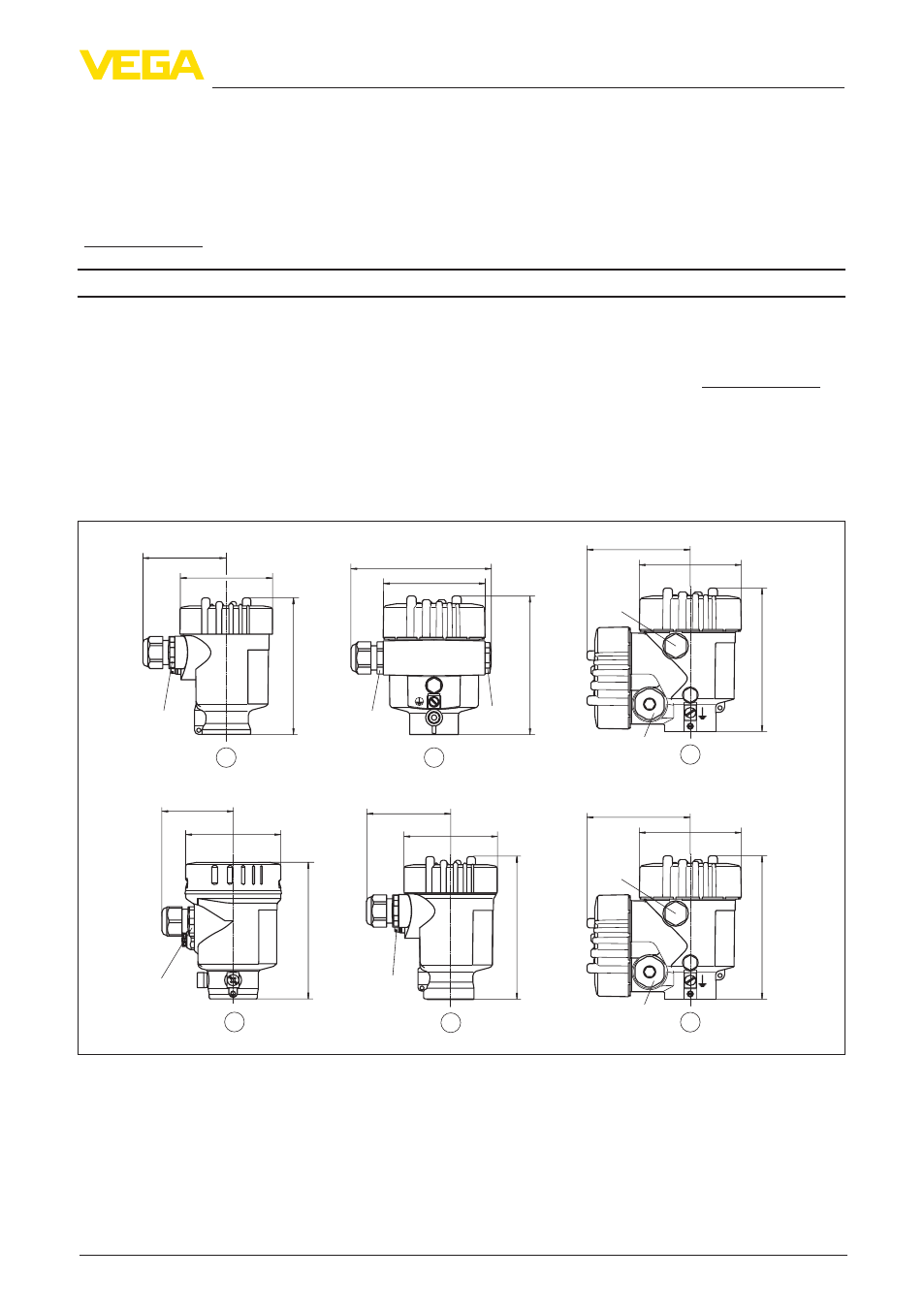

Рис. 28: Корпуса в исполнении IP 66/IP 68 (0,2 bar) - с установленным модулем индикации и настройки
корпус выше на 9 mm/0.35 in
1 Пластиковый корпус
2 Алюминиевый корпус
3 Алюминиевый двухкамерный корпус
4 Корпус из нержавеющей стали, электрополированный
5 Корпус из нержавеющей стали, точное литье
6 Двухкамерный корпус из нержавеющей стали (точное литье)
