22
5 Подключение к источнику питания
VEGACAL 62 • 4 … 20 mA/HART - двухпроводный
30024-R
U-131015
I2C
1
1 2

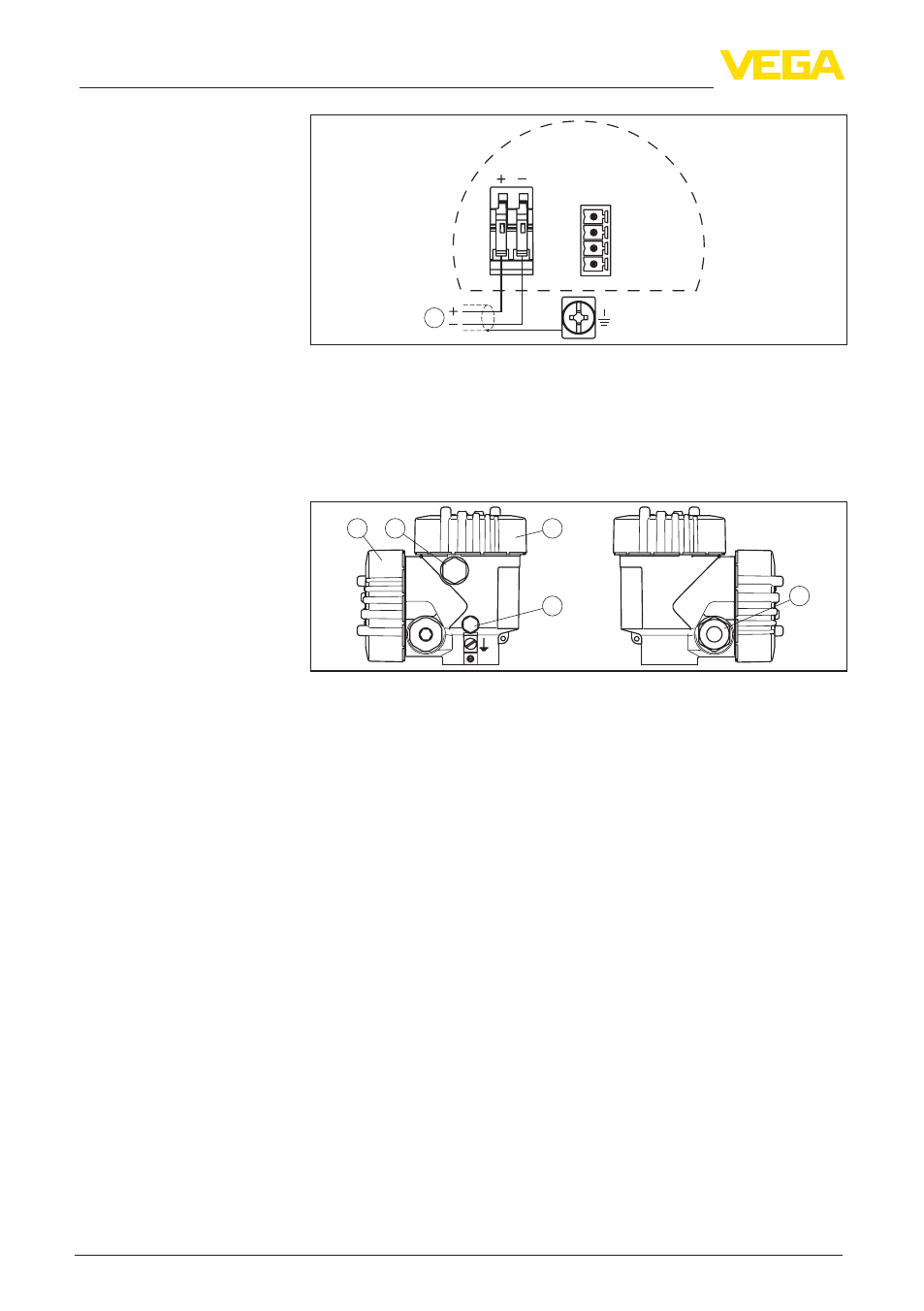

Рис. 14: Схема подключения (двухкамерный корпус)
1 Питание, выход сигнала
5.5 Схема подключения (двухкамерный
корпус Ex d)
1 2 3
4
5
Рис. 15: Двухкамерный корпус
1 Крышка отсека подключения
2 Заглушка или разъем M12 x 1 для VEGADIS 61 (вариант)
3 Крышка отсека электроники
4 Фильтрующий элемент для компенсации давления воздуха
5 Кабельный ввод
Схема подключения
Обзор корпусов
