10 Приложение
VEGACAL 62 • 4 … 20 mA/HART - двухпроводный
30024-R
U-131015
1000
750
500
250
12
18
16
14
20
22
24
26
28
30
32
34
36
Ω
V
4
1
2
3

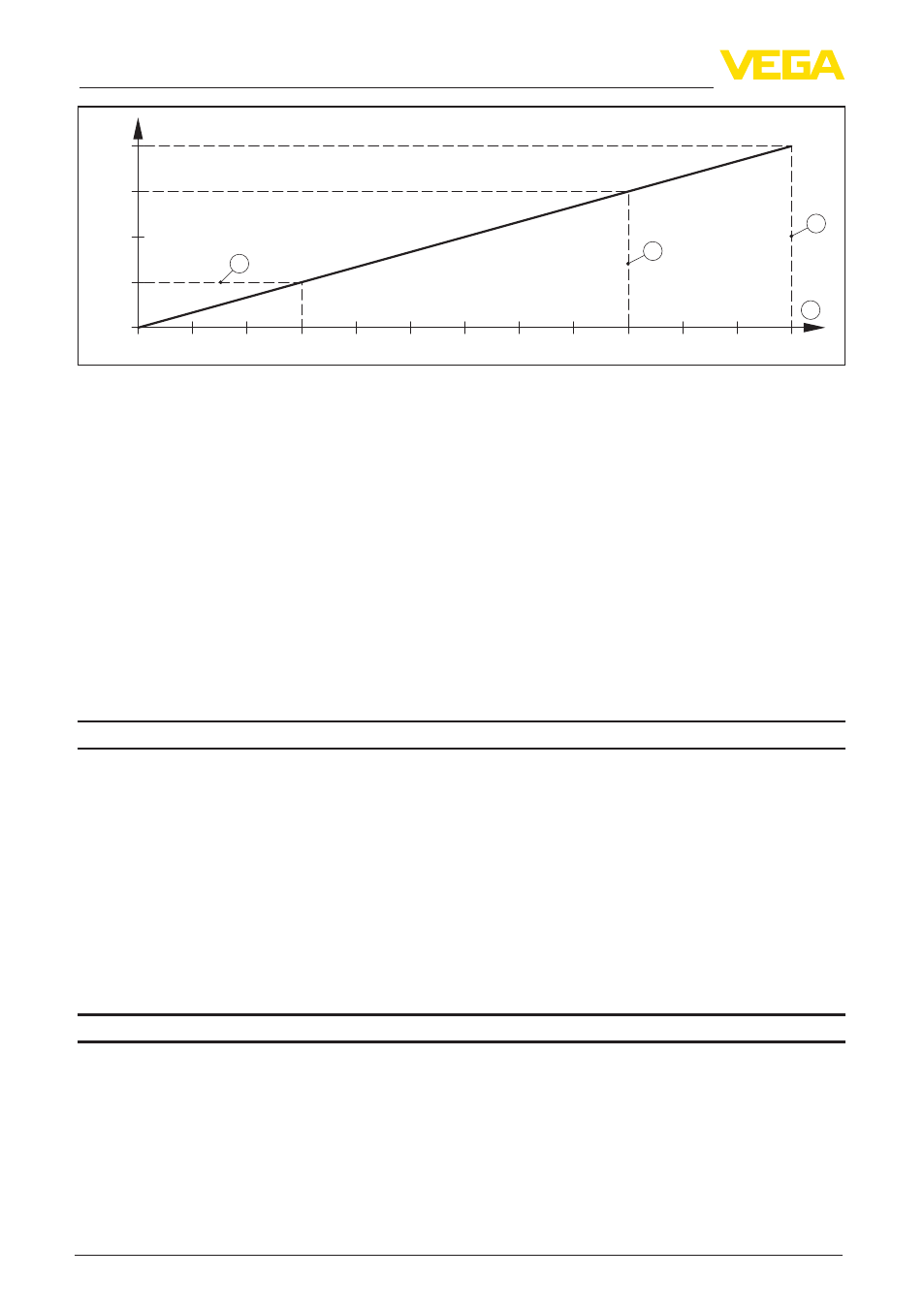

Рис. 27: Диаграмма напряжения
1 Нагрузка HART
2 Предел напряжения для устройства EEx-ia
3 Предел напряжения (устройство не-Ex/устройство Ex d)
4 Рабочее напряжение
Рабочее напряжение - с подсветкой модуля индикации и настройки
Ʋ Устройство не-Ex
20 … 36 V DC
Ʋ Устройство EEx-ia
20 … 30 V DC
Ʋ Устройство EEx-d-ia
20 … 36 V DC
Допустимая остаточная пульсация
Ʋ < 100 Hz
U
ss
< 1 V
Ʋ 100 Hz … 10 kHz
U
ss
< 10 mV
Нагрузка
См. диаграмму
Защита
Степень защиты (в зависимости от исполнения корпуса)
Ʋ Пластиковый корпус
IP 66/IP 67
Ʋ Алюминиевый корпус; корпус из
нержавеющей стали (точное литье);
корпус из нержавеющей стали
(электрополированный)
IP 66/IP 68 (0,2 bar)
2)
Ʋ Корпус из алюминия или нерж.
стали ( точное литье) - вариант
IP 66/IP 68 (1 bar)
Категория перенапряжений
III
Класс защиты
II
Функциональная безопасность (SIL)
Устройства, заказанные с квалификацией SIL, поставляются с завода с уже активирован-
ной функцией SIL. Для устройств, заказанных без квалификации SIL, функция SIL может
быть активирована пользователем через модуль индикации и настройки или PACTware.
Функциональная безопасность по IEC 61508-4
2)
Для соблюдения данной степени защиты нужен подходящий кабель.
