Размеры
Корпус со степенью защиты IP 66/IP 67 и IP 66/IP 68; 0,2 bar
3
2
1
4
~ 69 mm
(2.72")
ø 79 mm
(3.11")
1
17 mm (4.61")
M20x1,5/
½ NPT
~ 59 mm
(2.32")
ø 80 mm
(3.15")
1
12 mm (4.41")
M20x1,5/
½ NPT
~ 69 mm
(2.72")
ø 79 mm
(3.03")
1
12 mm (4.41")
M20x1,5/
½ NPT
~ 116 mm (4.57")
ø 86 mm (3.39")
1
16 mm (4.57")
M20x1,5
M20x1,5/
½ NPT

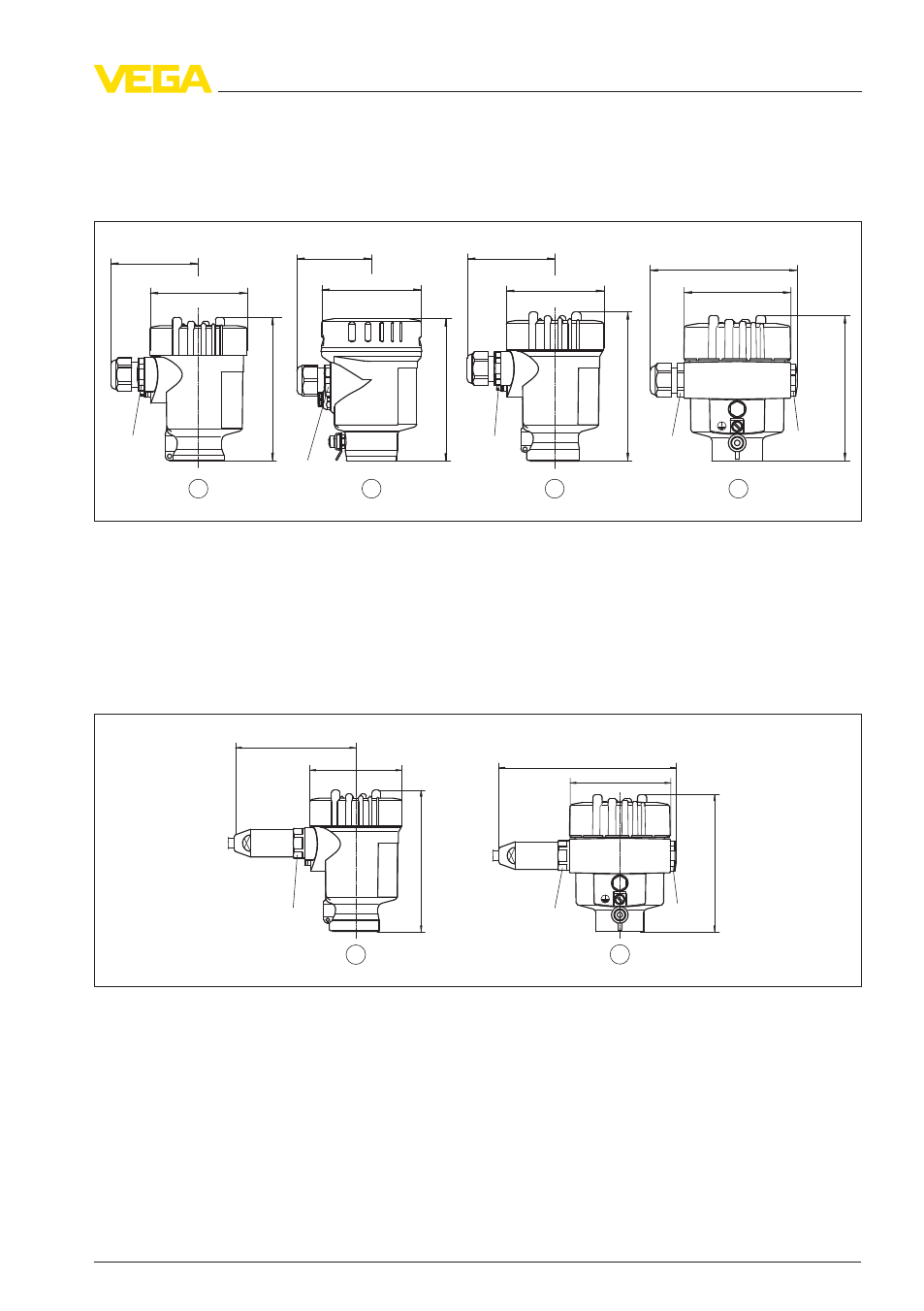

Рис. 50: Исполнения корпуса со степенью защиты IP 66/IP 67 и IP 66/IP 68; 0,2 bar
1
Пластиковый корпус
2
Корпус из нержавеющей стали, электрополированный
3
Корпус из нержавеющей стали (точное литье)
4
Алюминиевый корпус
Корпус со степенью защиты IP 66/IP 68 (1 bar)
1
17 mm (4.61")
~ 103 mm
(4.06")
ø 77 mm
(3.03")
1
16 mm (4.57")
~ 150 mm (5.91")
ø 84 mm (3.31")
M20x1,5
1
M20x1,5
M20x1,5
2
Рис. 51: Исполнения корпуса со степенью защиты IP 66/IP 68 (1 bar)
1
Корпус из нержавеющей стали (точное литье)
2
Алюминиевый корпус
