При этом желаемый режим работы в соответствии с
"
Функциональной таблицей" (max - сигнализация максимума или
защита от переполнения, min - сигнализация минимума или
защита от сухого хода) выбирается с помощью переключателя
режимов на устройстве формирования сигнала VEGATOR.
Для управления применяются следующие значения:
l
Режим работы min.
-
Вибрирующий элемент не покрыт продуктом - 16 mA
±
1 mA
-
Вибрирующий элемент покрыт продуктом - 8 mA ±1 mA
l Режим работы max.
-
Вибрирующий элемент не покрыт продуктом - 8 mA ±1 mA
-
Вибрирующий элемент покрыт продуктом - 16 mA ±1 mA
Световой индикатор состояния переключения
l Зеленый = 8 mA
l Красный = 16 mA
l Красный (мигает) = неисправность (< 2,3 mA)

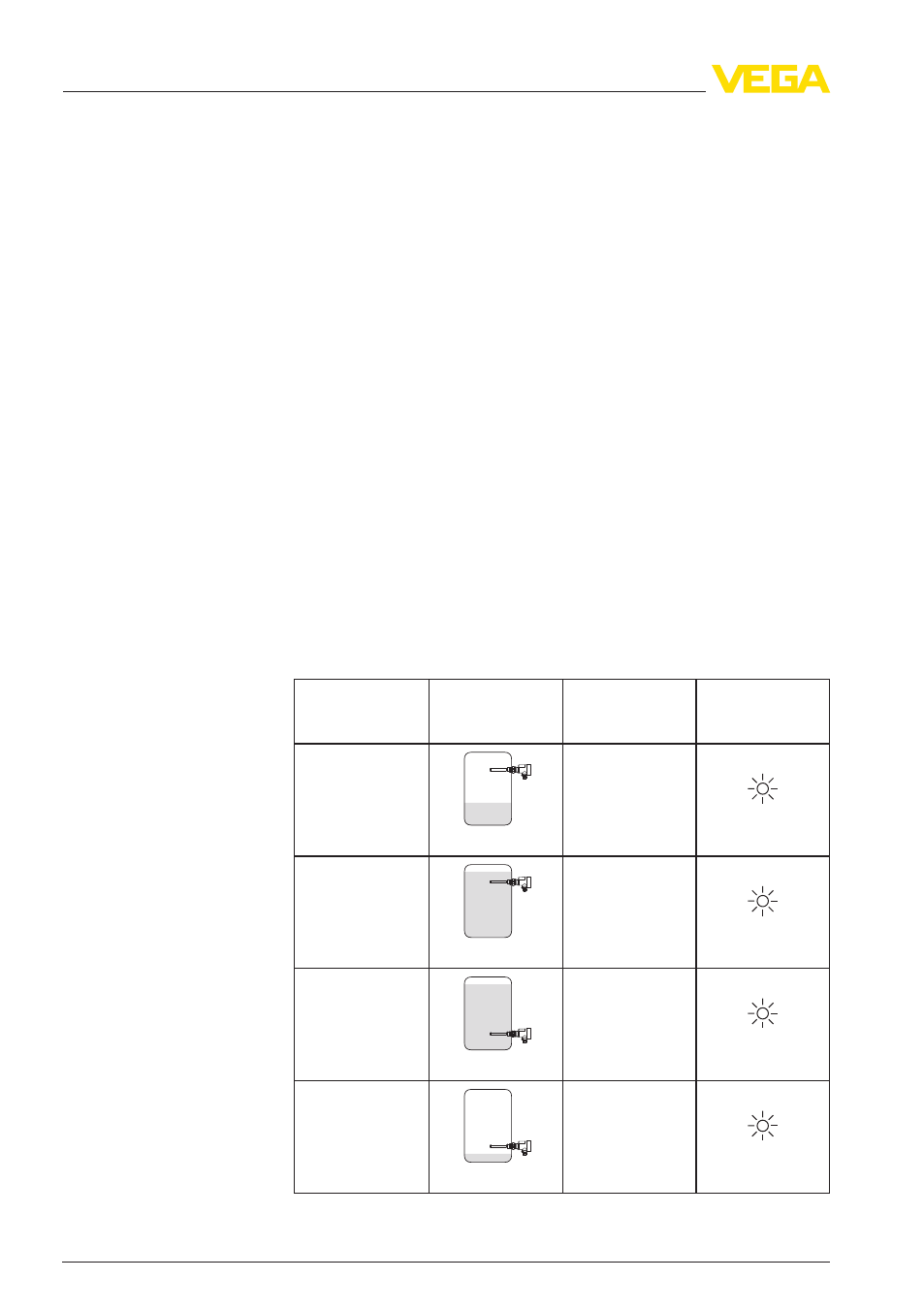

6 .3 Таблица функций
Сигнализатор уровня VEGAVIB 61
В таблице ниже приведены состояния переключения в зависи-
мости от установленного режима работы и уровня.
Режим работы
на датчике Уровень Сигнальный ток
датчика Индикатор со-
стояния датчи-
ка
Max.
Защита от пере-
полнения 8 mA
Зеленый
Max.
Защита от пере-
полнения прибл. 16 mA
Красный
Min.
Защита от сухого
хода прибл. 8 mA
Зеленый
Min.
Защита от сухого
хода прибл. 16 mA
Красный
Индикатор состояния
(5)
