20°
a.
b.

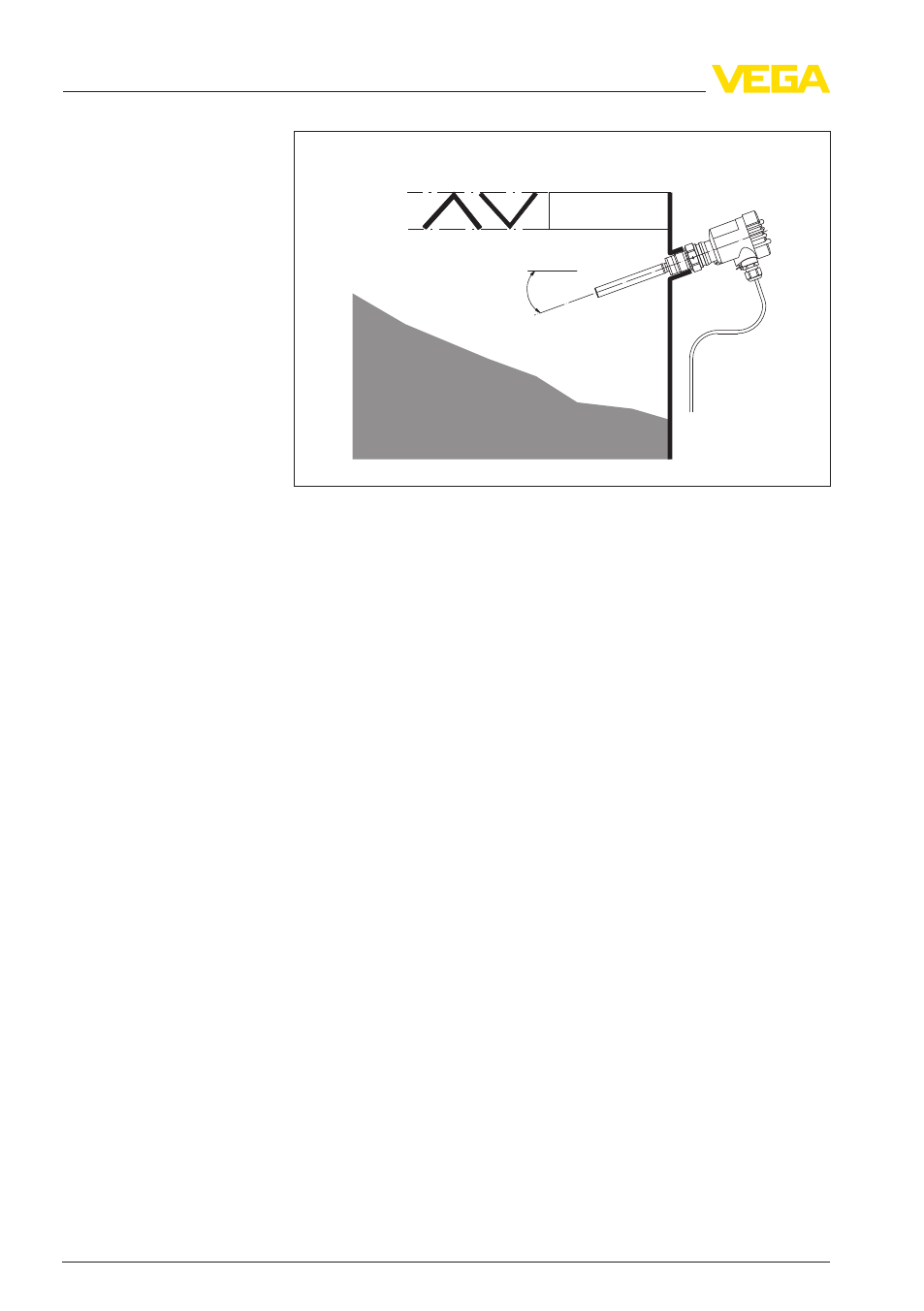

Рис. 3: Горизонтальный монтаж
a
Предохранительный щиток
b
Вогнутый предохранительный щиток для абразивных сыпучих про-
дуктов
Установка предохранительного щитка над вибрирующим эле-
ментом или перед ним, см. рис. (а).
На абразивных продуктах щиток рекомендуется монтировать,
как показано на рис. (b). На вогнутом щитке образуется нарост
продукта, который препятствует абразивному износу щитка.
В силосах с сыпучим продуктом может образовываться насыпной
конус, который изменяет точку переключения. В этом случае
рекомендуется выбирать такое монтажное положение, при
котором вибрирующий стержень будет обнаруживать среднюю
величину насыпного конуса.
Чтобы компенсировать ошибку, возникающую из-за образования
насыпного конуса, в цилиндрической емкости датчик нужно
монтировать на расстоянии от стенки, равном 1/6 диаметра
емкости.
При этом следует учитывать расположение загрузочного и
разгрузочного отверстий.
Насыпной конус
