VEGAPULS 68 с резьбовым присоединением, рупорной антенной и удлинением
антенны
mm
inch
38 mm (1.50")
22 mm (0.87")
22 mm (0.87")
118 mm (4.65")
SW 46 mm
(1.81")
7.87"
8.66"
12.44"
20.87"
ш1.58"
ш1.89"
ш2.95"
ш3.74"
x
y
x y
> 200 ø40
> 220 ø48
> 316 ø75
> 530 ø95
1½"
2"
3"
4"
x y
1½"
2"
3"
4"
G1½A / 1½ NPT
x
y
2 1

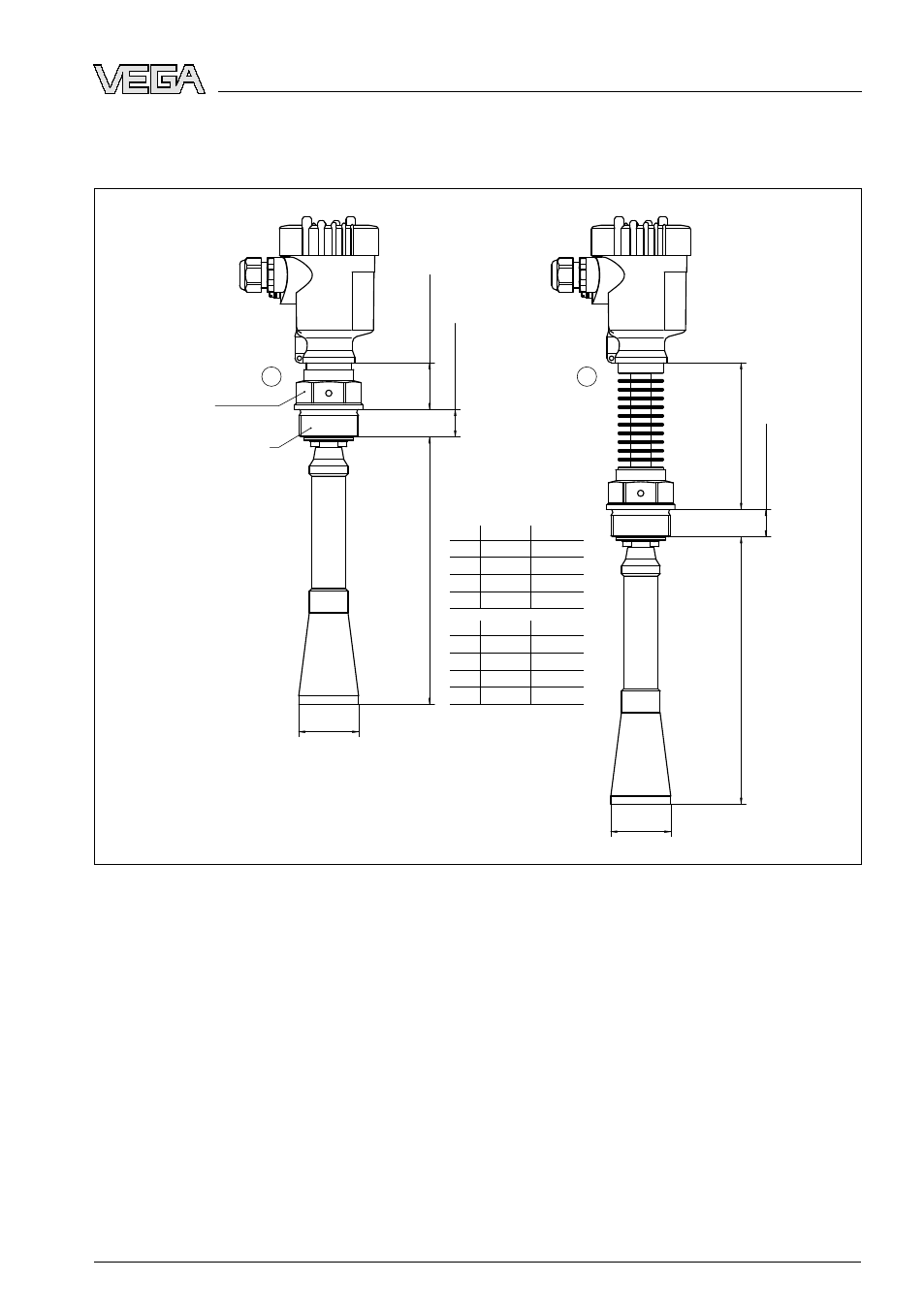

Рис. 48: VEGAPULS 68 с резьбовым присоединением, рупорной антенной и удлинением антенны 12)
1 Стандартный
2 С температурной вставкой
12) Удлинение антенны, в зависимости от свойств измеряемого продукта,
приводит к некоторому снижению чувствительности на ближнем
расстоянии. При большом удлинении антенны рекомендуется
предусмотреть возможность его крепления.
