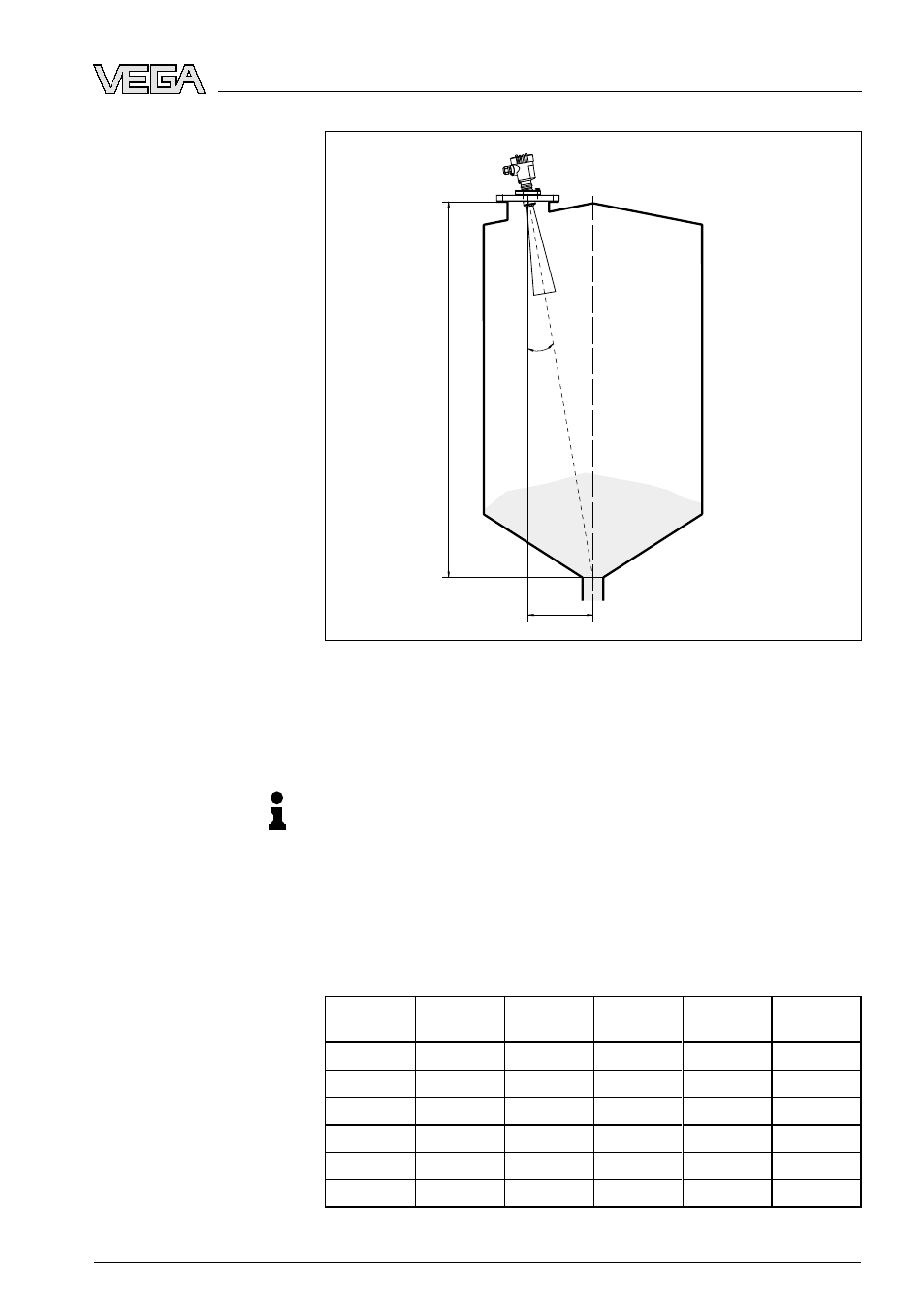

Рис. 9: Рекомендация по монтажу VEGAPULS 68 с наклоном
Угол наклона зависит от размеров емкости, его можно легко
проверить с помощью подходящего ватерпаса или уровня на
датчике.
Рекомендация:
В принадлежностях VEGA имеется специальное приспособление,
рекомендуемое для выставления угла наклона датчика, - не-
зависимый от направления круглый уровень, надеваемый на
корпус датчика.
В следующей таблице дано расстояние "a" между монтажной
позицией и серединой емкости в зависимости от расстояния
измерения для угла наклона в пределах 2° … 10°.
Расстоя-
ние d (m)
2°
4°
6°
8°
10°
2
0,1
0,1
0,2
0,3
0,4
4
0,1
0,3
0,4
0,6
0,7
6
0,2
0,4
0,6
0,8
1,1
8
0,3
0,6
0,8
1,1
1,4
10
0,3
0,7
1,1
1,4
1,8
15
0,5
1,0
1,6
2,1
2,6
VEGAPULS
68 • Profibus PA
19
