Инструкция по эксплуатации VEGA VEGAPULS 68 (≥ 2.0.0 - ≤ 3.8) Profibus PA
Страница 22
d
h
max.
d
1½"
50 mm/2"
80 mm/3"
100 mm/4"
150 mm/6"
200 mm
250 mm
300 mm
500 mm
800 mm
h
max.

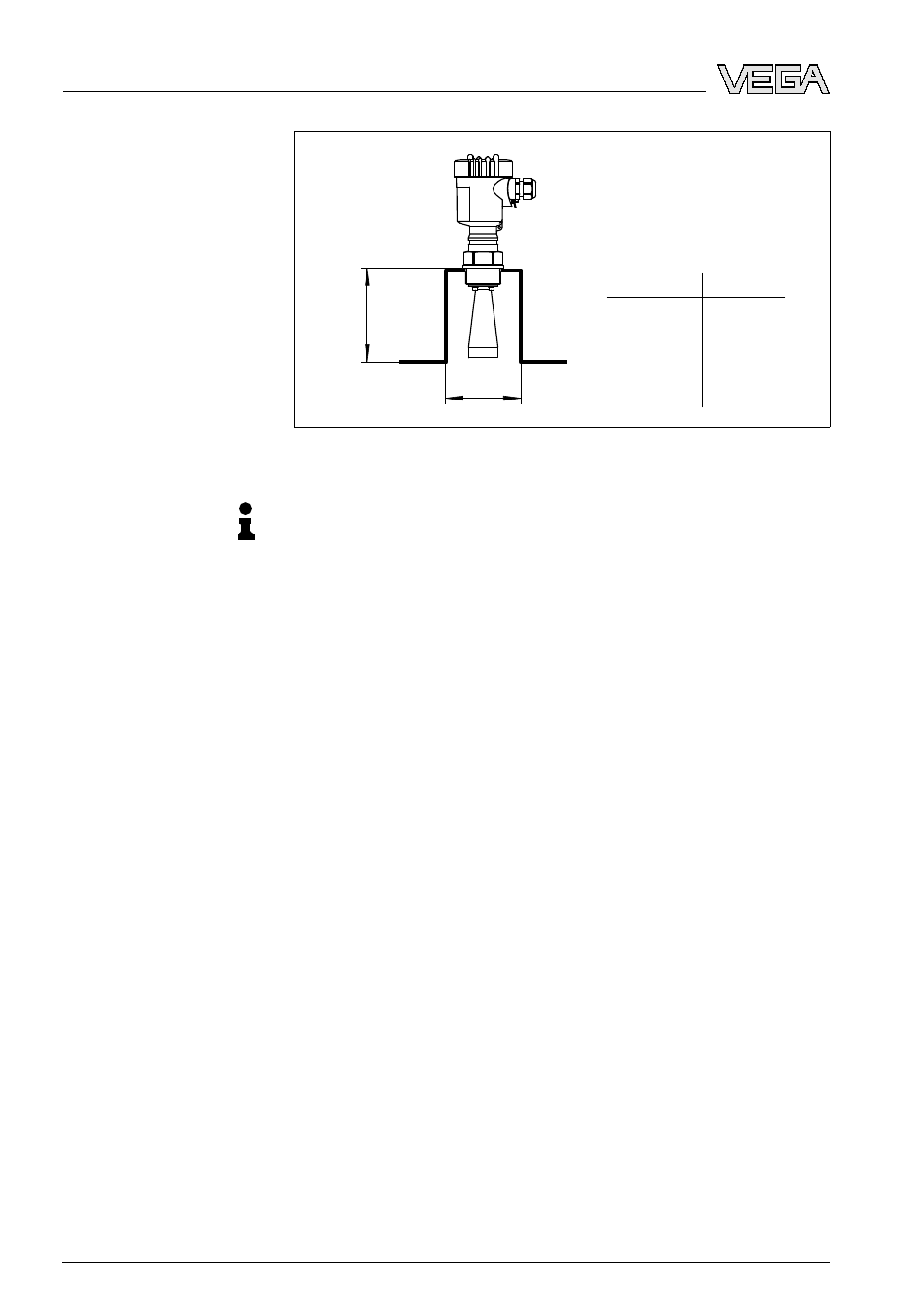

Рис. 12: Ориентировочные размеры патрубков
Рекомендация:
Для того, чтобы антенна выступала из патрубка на 10 мм,
VEGAPULS
68 может быть по заказу изготовлен на заводе с
удлинением антенны.
Для обеспечения устойчивости многокамерного силоса его
перегородки часто делаются из трапецевидного профильного
листа. Монтаж радарного датчика в непосредственной близости
к такой структурированной стенке может привести к значитель-
ным ложным отражениям. Поэтому датчик следует монтировать,
по возможности, на большем расстоянии от перегородок.
Оптимальной для монтажа будет позиция на внешней стенке
силоса с ориентацией датчика на выпуск в середине силоса.
Монтаж в многокамер-
ном силосе
22
VEGAPULS
68 • Profibus PA
4 Монтаж
29263
-RU
-090417
