1
2
3
4
5

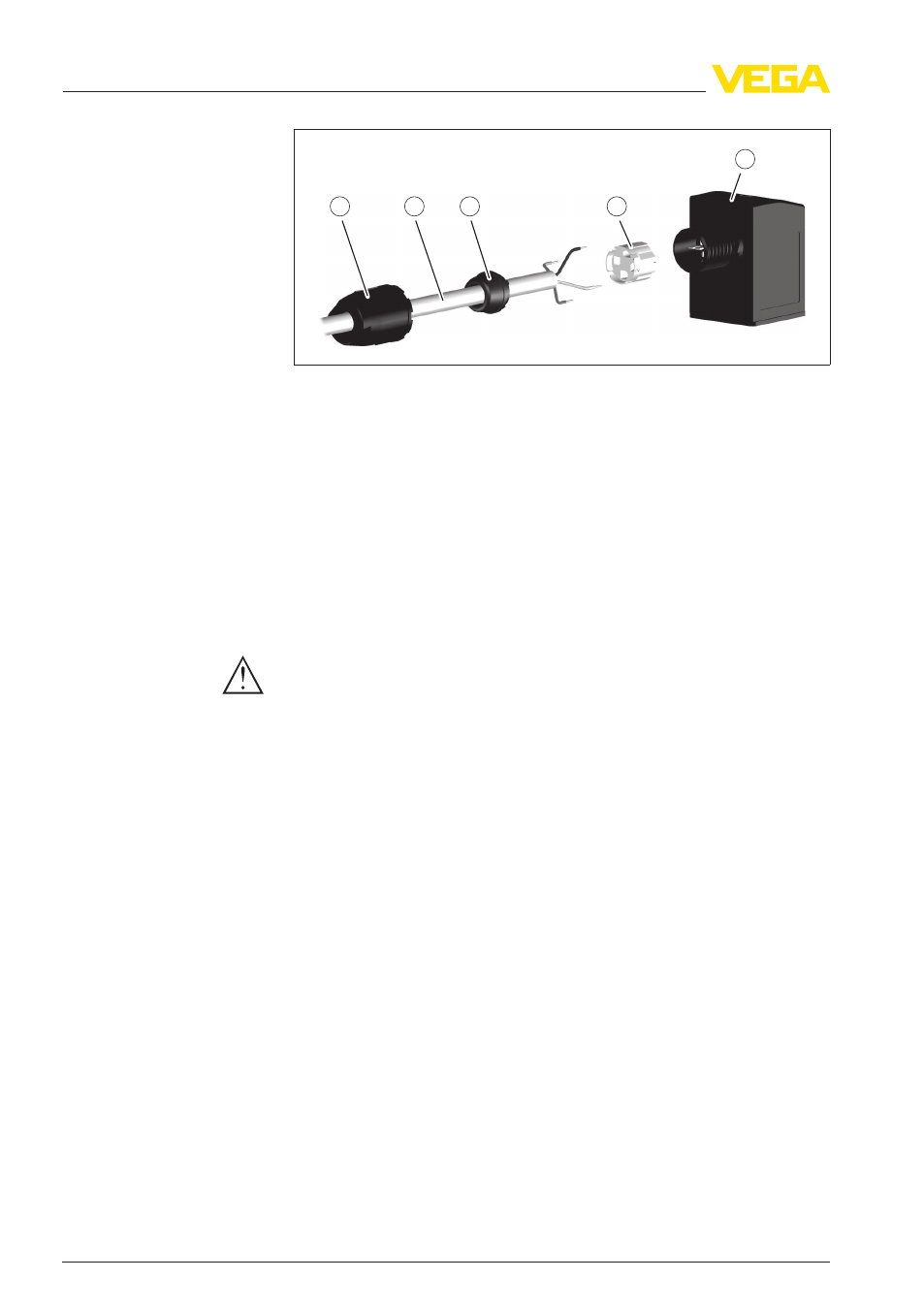

Рис. 9: Подключение через разъем ISO 4400 - технология режущего
контакта
1
Накидная гайка
2
Кабель
3
Уплотнительное кольцо
4
Зажимная вставка
5
Корпус разъема
Рекомендуется подключать VEGASWING 51 таким образом,
чтобы цепь тока переключения при сигнализации уровня, обрыве
цепи или неисправности была разомкнута (безопасное состоя-
ние).
Внимание!
Запрещается подключение к сети без промежуточной нагрузки.
В противном случае блок электроники будет поврежден. Данный
тип выхода не применим для подключения к низковольтным
входам контроллера.
Примеры типичных применений:
l
Сопротивление нагрузки при 24 V DC: 88 … 1800 Ω
l
Расчетная мощность, реле 253 V AC: > 2,5 VA
l
Расчетная мощность, реле 24 V AC: > 0,5 VA
Для непосредственного управления реле, затворами, магнитны-
ми клапанами, световыми и звуковыми сигналами и т.п.
После отключения нагрузки собственный ток кратковременно
падает ниже 1 mA, так что контакторы, ток удержания которых
меньше продолжительного собственного тока электроники
(3 mA), обязательно отключатся.
Бесконтактный пере-
ключатель
18
VEGASWING
51 • - бесконтактный переключатель
5 Подключение к источнику питания
