1
4
5
6
7
8
9
10
2 3

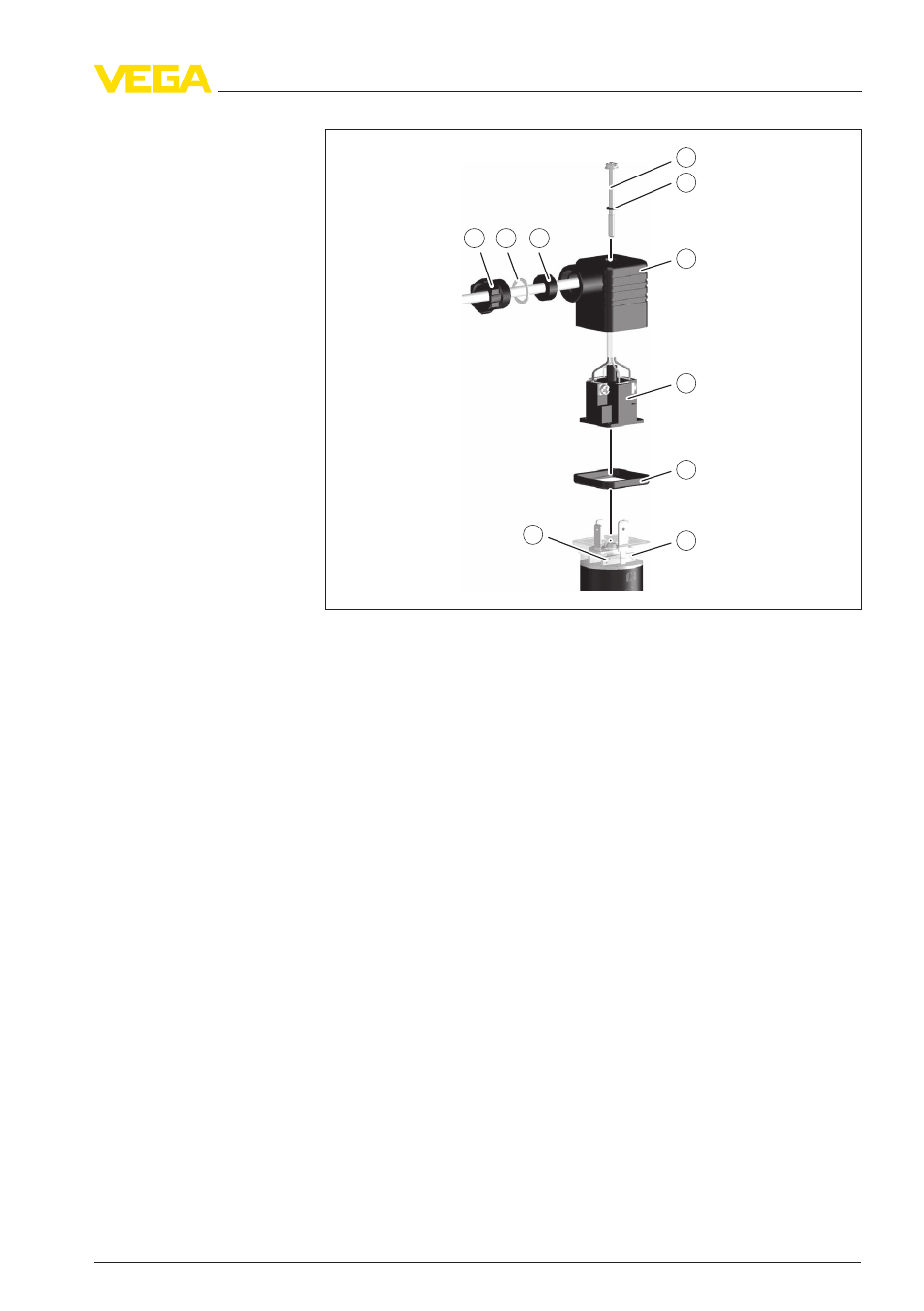

Рис. 8: Подключение - штекерный разъем ISO 4400
1 Нажимный винт
2 Упорная шайба
3 Уплотнительное кольцо
4 Крепежный винт
5 Уплотнительная шайба
6 Корпус разъема
7 Вставка разъема
8 Профильное уплотнение
9 Индикатор состояния
10 VEGASWING 51
Штекерный разъем ISO 4400 - технология режущего кон-
такта
Для данного разъема используется стандартный кабель круглого
сечения. Изоляцию внутренних проводов снимать не следует.
Подключение проводов происходит автоматически при завора-
чивании разъема. Диаметр кабеля 5,5 … 8 мм, климатическое
исполнение IP 67.
VEGASWING 51 • - бесконтактный переключатель 17
5 Подключение к источнику питания
