Монтаж
4
.1
Общие указания
Части устройства, контактирующие с измеряемой средой, а
именно: чувствительный элемент, уплотнение и присоединение -
должны быть применимы при данных условиях процесса. Необ-
ходимо учитывать давление процесса, температуру процесса и
химические свойства среды.
Соответствующие данные см. в гл. "Технические данные" или на
типовом шильдике.
VEGASWING
51 может монтироваться в любом положении. При
этом вибрирующая вилка должна находиться на высоте желае-
мой точки переключения.
Положение точки переключения для вертикального монтажа
прибора обозначено боковыми метками на вибрирующей вилке.
Точка переключения установлена относительно воды (1 г/см³).
VEGASWING
51 следует монтировать так, чтобы метка находи-
лась на желаемой высоте точки переключения. При этом следует
учитывать смещение точки переключения на продуктах, плот-
ность которых отлична от плотности воды.
2
3
1
13mm
(
33
/
64
")
13mm
(
33
/
64
")

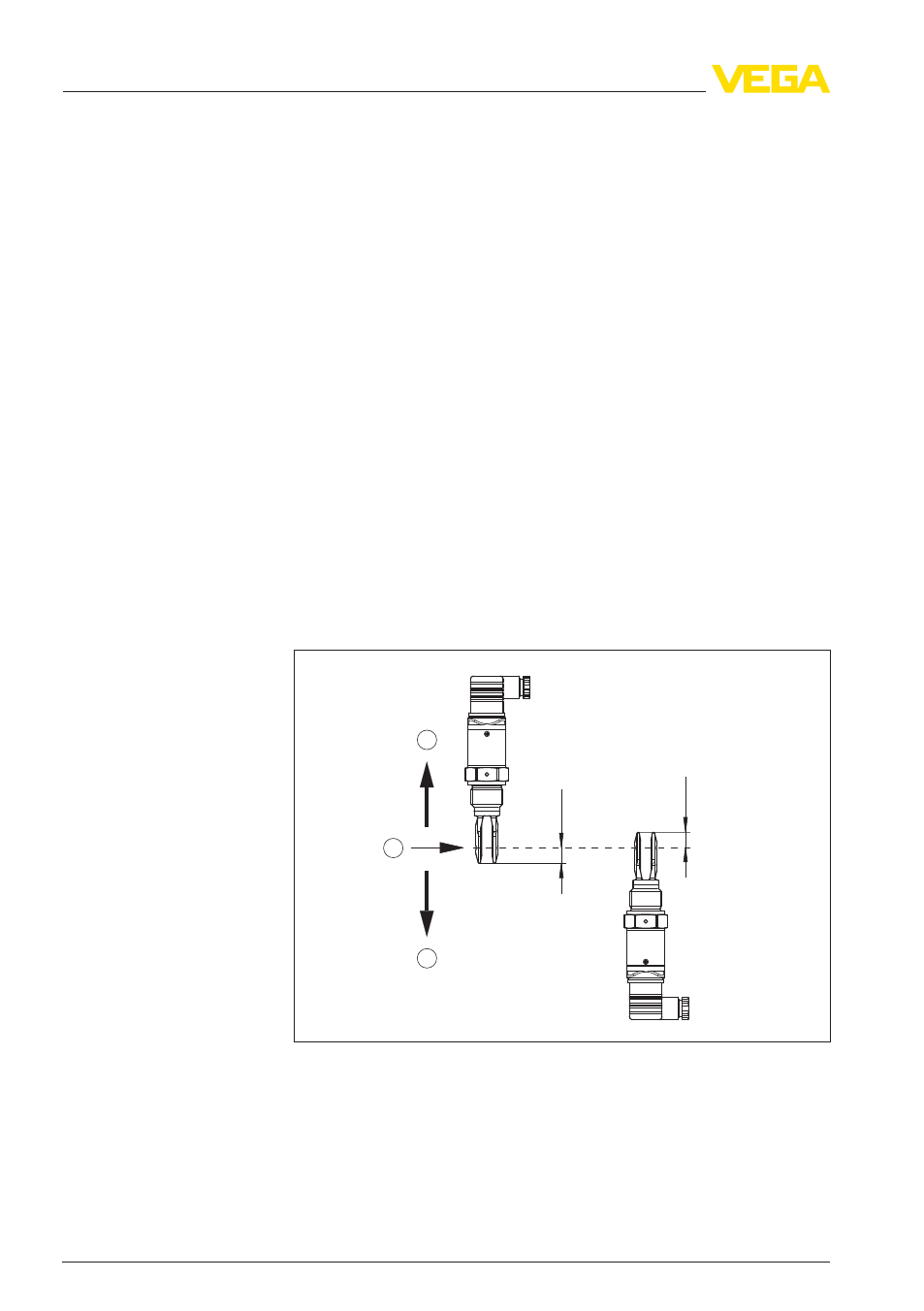

Рис. 2: Вертикальный монтаж
1
Точка переключения прибл. 13 мм
2
Точка переключения при меньшей плотности
3
Точка переключения при большей плотности
Соответствие усло-
виям применения
