Инструкция по эксплуатации HONDA CBR1000RR
Страница 129
Снятие заднего колеса
1. Приподнимите заднее колесо над опорной
поверхностью, разместив под двигателем
опорный блок.
2. Ослабьте осевую гайку (1) задней оси.
3. Ослабьте стопорную гайку (2) и регули-
ровочные болты (3).
4. Снимите осевую гайку и шайбу задней оси.
5. Снимите приводную цепь (4) с ведущей
зв¸здочки, продвинув заднее колесо впер¸д.
6. Снимите ось (5), заднее колесо, левую плас-
тину регулировки цепи (6), правую плас-
тину регулировки цепи (7) и боковой фланец
с качающегося рычага.
Не нажимайте на педаль тормоза при снятом
заднем колесе. Поршень скобы будет выдавлен
из цилиндра, что привед¸т к вытеканию
тормозной жидкости. Если это произойд¸т,
тормозную систему прид¸тся ремонтировать.
Для выполнения этой операции обратитесь
к официальному дилеру Honda.
118

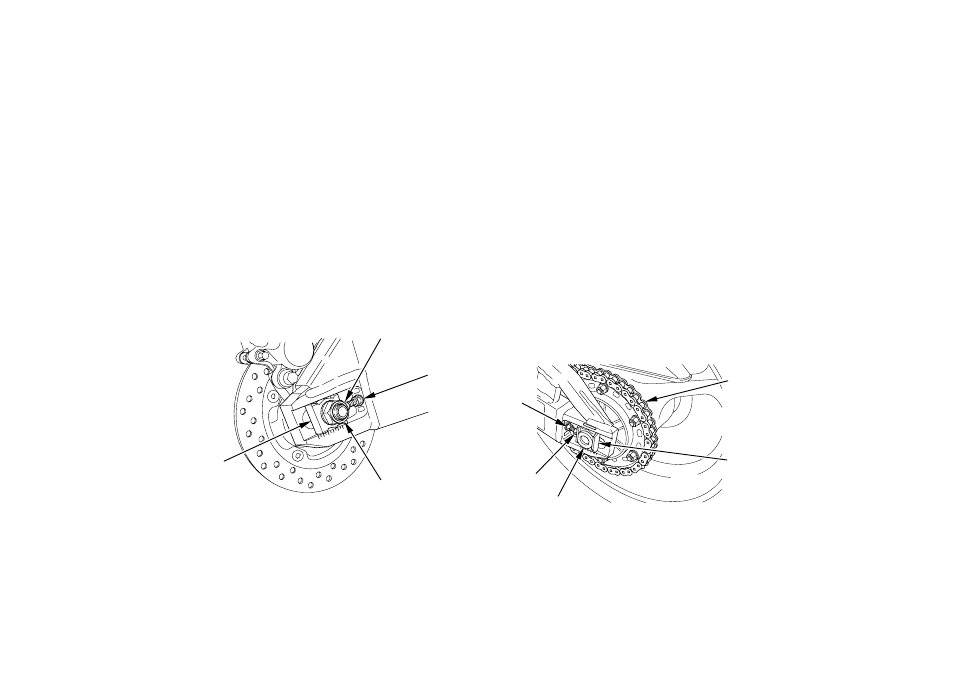

(1)
(3)
(5)
(3)
(6
(7)
(4
(2)
(2)
(1) Гайка задней оси
(4)
Приводная цепь
(7)
Правая пластина регулировки цепи
(2) Стопорные гайки
(5)
Ось
(3) Регулировочные болты
(6)
Левая пластина регулировки цепи
