4 Настройка с помощью PACTware
Интерфейс RS232-/Ethernet • VEGAMET 391/624/625, VEGASCAN 693, PLICSRADIO
C62
30325-R
U-130731
Вызов Помощника проекта VEGA осуществляется через меню
PACTware "Проект - Помощник проекта VEGA". Открывается
окно "Помощник проекта VEGA" , и необходимо только выбрать
желаемый интерфейс для автоматического создания проекта.
Если к выбранному интерфейсу подключено только одно
устройство, будет автоматически открыто окно параметров DTM
и загружены данные устройства.
Дальнейшую информацию о работе с Помощником проекта
VEGA см. в онлайновой справке, которая может быть открыта
непосредственно через окно "Помощника проекта VEGA".

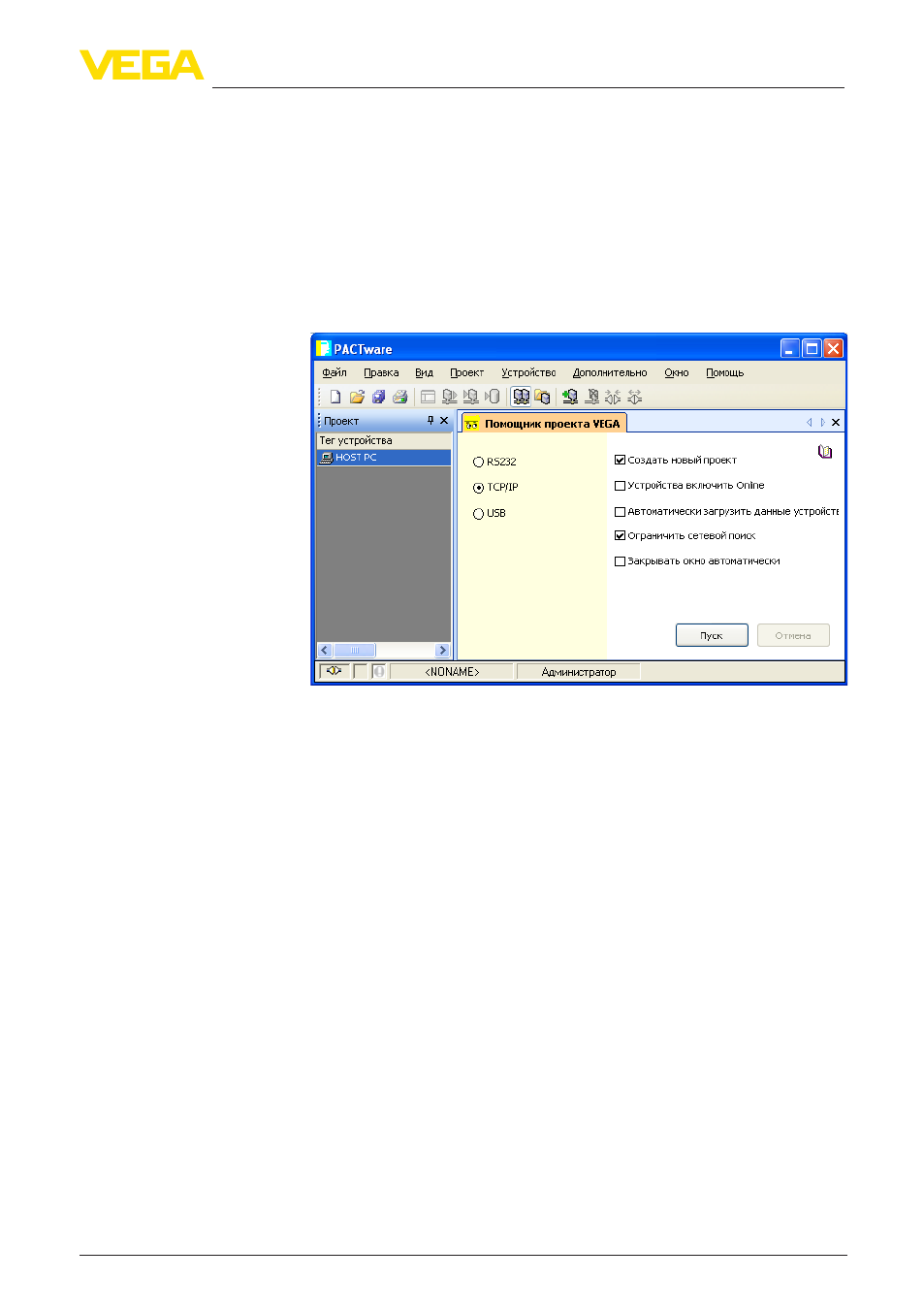

Рис. 1: Помощник проекта
Если устройства еще не доступны или не подключены, проект
можно также создать вручную в автономном режиме (режиме
Offline). В Каталоге устройств показаны все установленные
на данном компьютере DTM. Обозначения DTM совпадают
с названиями соответствующих типов устройств. Каталог
устройств разделен на подгруппы, начиная с группировки
по наименованию производителя данных DTM и далее по
функциональным категориям: "Драйвер", "Шлюз" и "Устройство".
Для создания проекта необходимо в окно проекта вставить
DTM, выбрав их из Каталога устройств в соответствии с
фактически используемыми устройствами. Исходным пунктом
для выстраивания цепочки DTM служит позиция HOST-PC.
Устройство можно поместить в окно проекта, дважды щелкнув
на выбранном устройстве в Каталоге или перетащив его из
Каталога мышкой. В окне проекта выбранные устройства можно
переименовать. Если окно проекта или Каталог устройств не
видны, их можно активировать через меню "Вид " на панели
инструментов.
Создание проекта
вручную
