Инструкция по эксплуатации VEGA RS232_Ethernet connection
Страница 11
11
4 Настройка с помощью PACTware
Интерфейс RS232-/Ethernet • VEGAMET 391/624/625, VEGASCAN 693, PLICSRADIO
C62
30325-R
U-130731
1. Сначала в Каталоге устройств в категории "Драйвер"
выбрать DTM "VEGA-Ethernet" и перенести его двойным
щелчком в окно проекта.
2. В категории "Шлюзы" выбрать DTM VEGAMET 624 и
перенести его в окно проекта.
3. В категории "Устройство" выбрать желаемый DTM датчика и
перенести его в окно проекта.
4. В дереве проекта выбрать DTM "VEGA-Ethernet" и правой
кнопкой мыши выбрать меню "Дополнительные функции
- Изменить адрес DTM". В поле "Новый адрес" ввести IP-
адрес или имя хоста, который VEGAMET получит позднее в
реальном режиме работы.
5. Двойным щелчком открыть DTM устройства VEGAMET
и датчика и ввести желаемые установки, см. гл.
"Параметрирование".

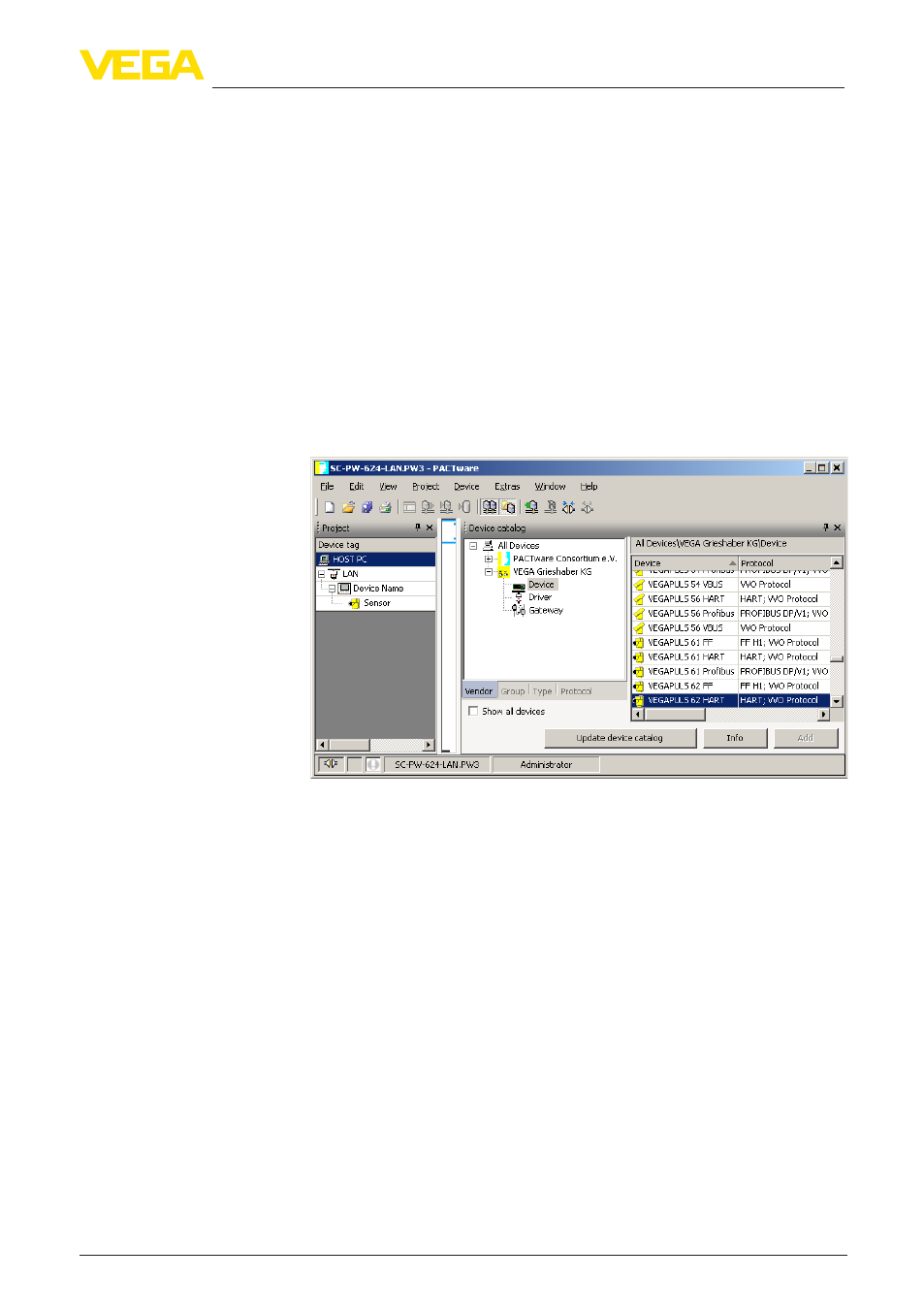

Рис. 3: Проект с VEGAMET и VEGAPULS
