Инструкция по эксплуатации VEGA RS232_Ethernet connection
Страница 20
20
7 Опрос измеренных значений через web-браузер/http
Интерфейс RS232-/Ethernet • VEGAMET 391/624/625, VEGASCAN 693, PLICSRADIO C62
30325-R
U-130731

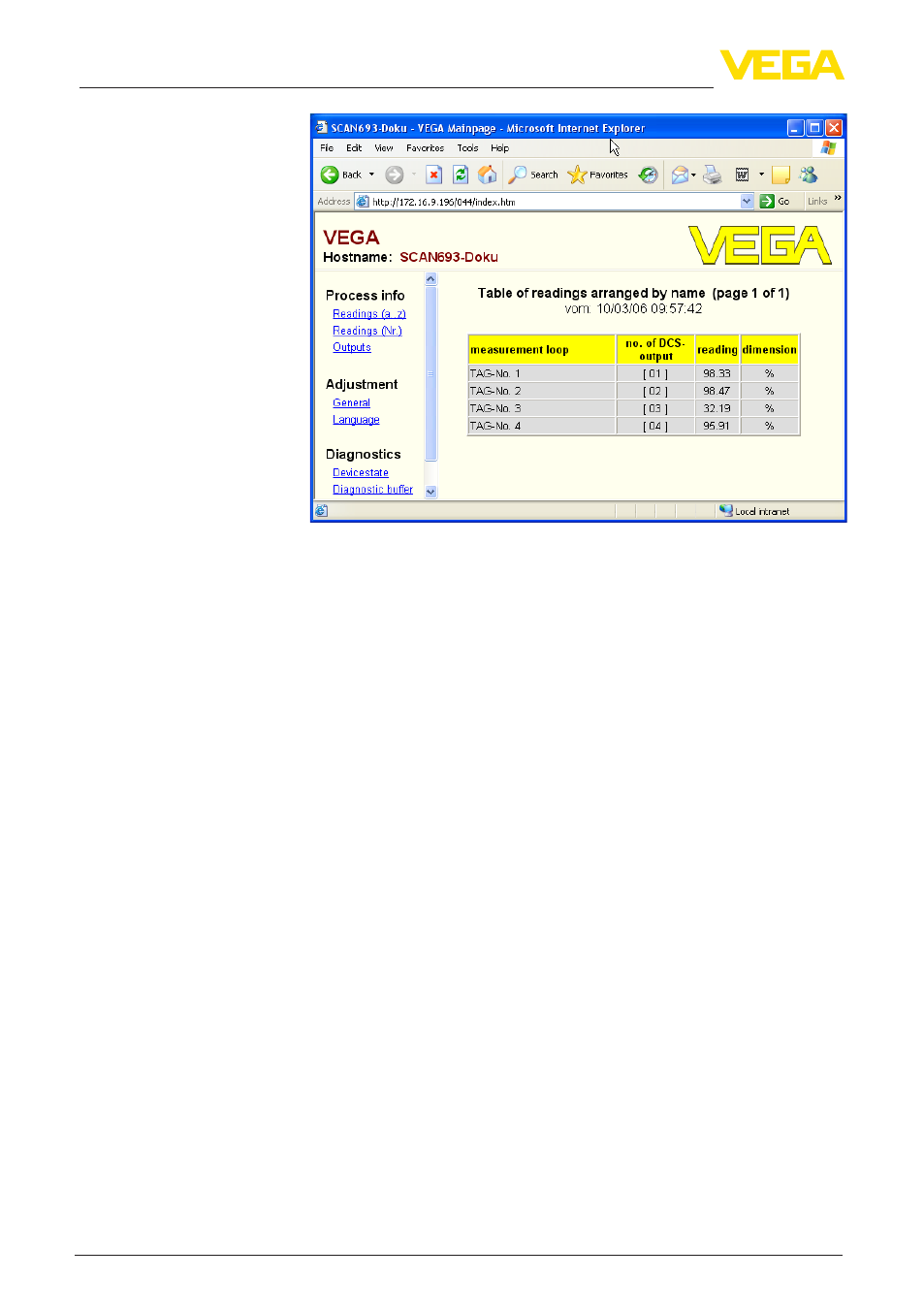

Рис. 7: Индикация измеренных значений через Internet Explorer
7.5 Опрос измеренных значений через http
Для запроса файлов измеренных значений можно использовать
любое программное обеспечение, поддерживающее HTTP.
Например, измеренные значения можно считывать через
определенные промежутки и сохранять в табличном виде
с помощью Excel. Имеются различные форматы файлов
измеренных значений и статуса. См. п. "Файлы измеренных
значений/статуса"
•
Устройство формирования сигнала с интерфейсом Ethernet
•
PACTware с соответствующим DTM устройства
•
Гнездо для подключения к Ethernet на месте установки
устройства формирования сигнала
•
Подходящий для данной сети IP-адрес/маска подсети для
каждого устройства формирования сигнала
•
Персональный компьютер с Windows, портом Ethernet и http-
совместимым программным обеспечением
Значения ПК/ПЛК могут запрашиваться через http в
четырех различных форматах. Для этого используется
команда: http://ip-адрес или имя хоста/имя файла, например:
http://192.168.200.200/val.htm.
•
val.txt (текстовый файл)
•
val.csv (файл CSV)
•
val.htm (файл HTML)
•
val.xml (файл XML)
Наряду с файлом измеренных значений имеется также файл,
содержащий данные о статусе и информацию о релейных и
токовых выходах устройства формирования сигнала. Для http-
Условия
Файлы измеренных
значений
Файлы статуса
