9 Приложение
VEGASWING 61 • - реле (DPDT)
29224-R
U-130104
9.2 Размеры
VEGASWING 61 - корпус
3
2
1
4
~ 69 mm
(2.72")
ø 79 mm
(3.11")
117 mm (4.61"
)
M20x1,5/
½ NPT
~ 59 mm
(2.32")
ø 80 mm
(3.15")
112 mm (4.41"
)
M20x1,5/
½ NPT
~ 69 mm
(2.72")
ø 79 mm
(3.03")
112 mm (4.41"
)
M20x1,5/
½ NPT
~ 116 mm (4.57")
ø 86 mm (3.39")
11
6 mm (4.57"
)
M20x1,5
M20x1,5/
½ NPT

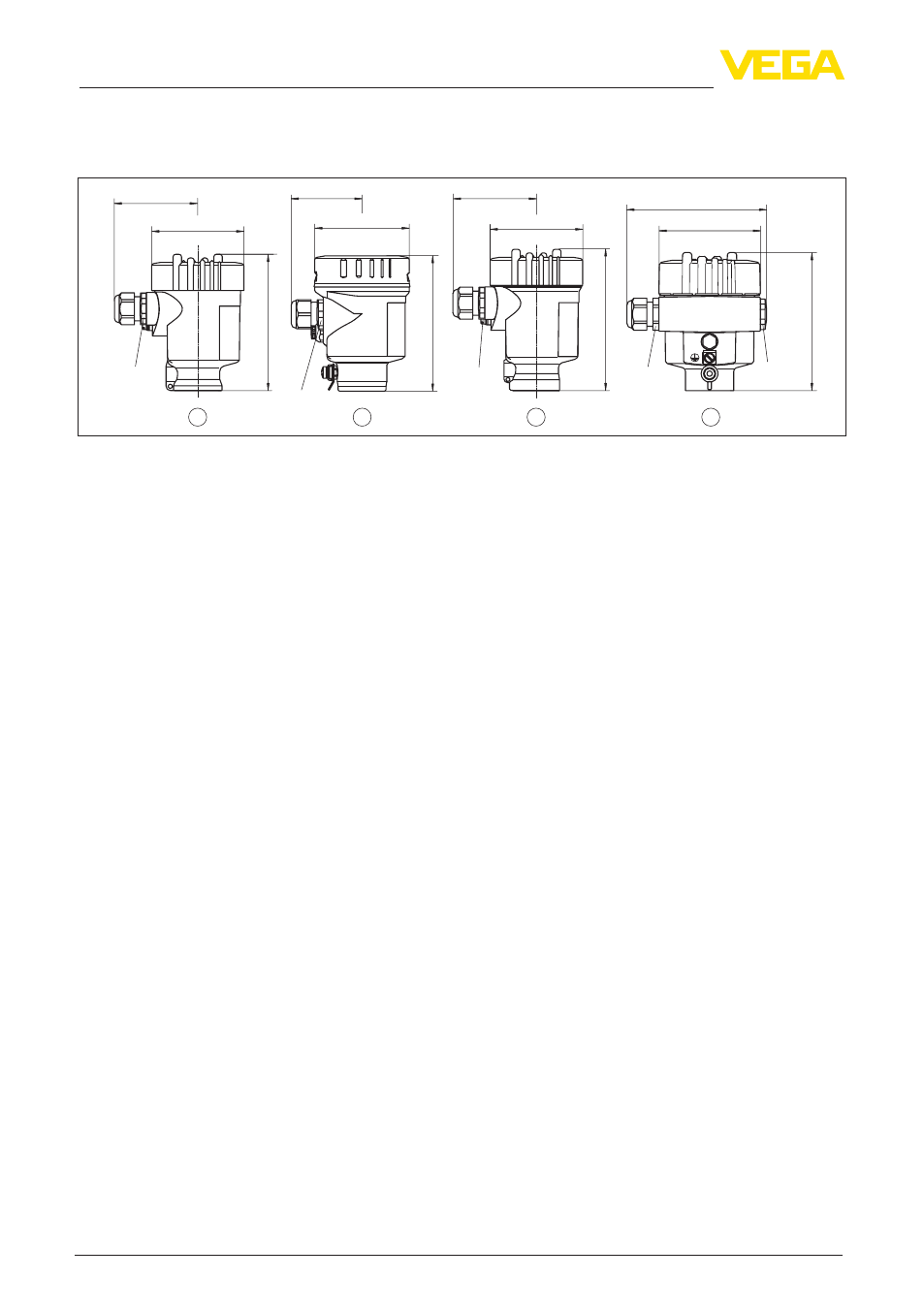

Рис. 34: Исполнения корпуса
1 Пластиковый корпус
2 Корпус из нержавеющей стали, электрополированный
3 Корпус из нержавеющей стали (точное литье)
4 Алюминиевый корпус
