Инструкция по эксплуатации VEGA VEGASWING 61 - Relay (DPDT)
Страница 17
17
5 Подключение к источнику питания
VEGASWING 61 • - реле (DPDT)
29224-R
U-130104
3
5
1
2
4
R
20-253V AC
20-72V DC
A
B
L
N
1 2
3 4 5 6 7 8
0,5 g / cm3
0,7 g / cm3
3 4 5 6 7 8
+

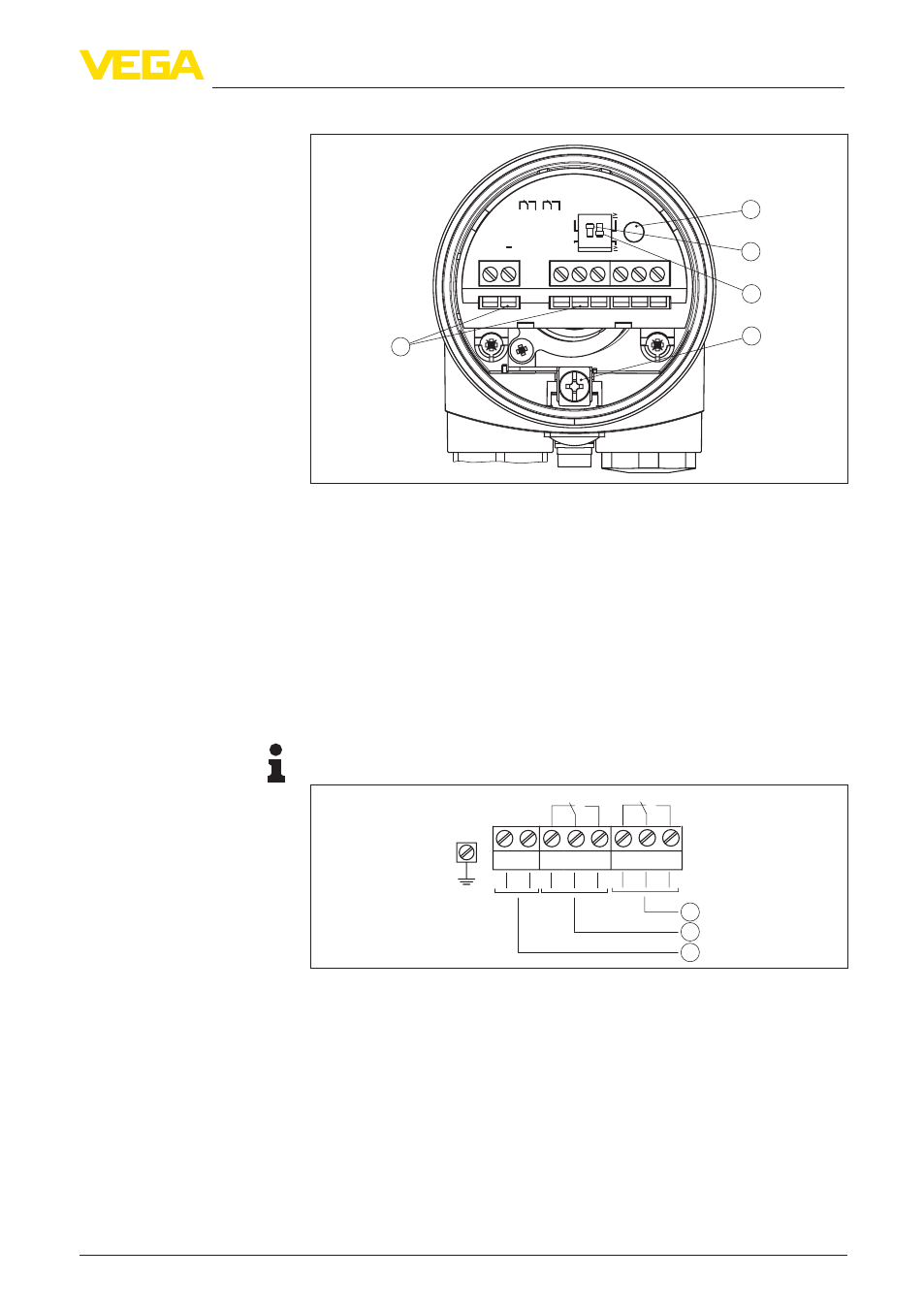

Рис. 9: Отсек электроники и подключения (однокамерный корпус)
1 Индикатор состояния
2 DIL-переключатель режимов работы
3 Переключатель для настройки точки переключения
4 Клемма заземления
5 Соединительные клеммы
Рекомендуется подключать VEGASWING 61 таким образом,
чтобы цепь тока переключения при сигнализации уровня, об-
рыве цепи или неисправности была разомкнута (безопасное
состояние).
Информация:
Все реле всегда показаны в обесточенном состоянии.
1
2
3
1 2 3 4 5 6
+
L1
-
N
7 8
Рис. 10: Схема подключения (однокамерный корпус)
1 Релейный выход
2 Релейный выход
3 Питание
Отсек электроники и
подключения
Схема подключения
