Влияние плотности продукта на точку переключения
1
2
4
3
5
6
1,2
(0,043)
1
(0,036)
0,8
(0,029)
0,6
(0,022)
1,4
(0,051)
1,6
(0,058)
1,8
(0,065)
2
(0,072)
2,2
(0,079)
2,4
(0,087)
10
(
25
/
64
")
8
(
5
/
16
")
6
(
15
/
64
")
4
(
5
/
32
")
2
(
5
/
64
")
-2
(
-5
/
64
")
-4
(
-5
/
32
")
-6
(
-15
/
64
")
-8
(
-5
/
16
")
-10
(
-25
/
64
")
0

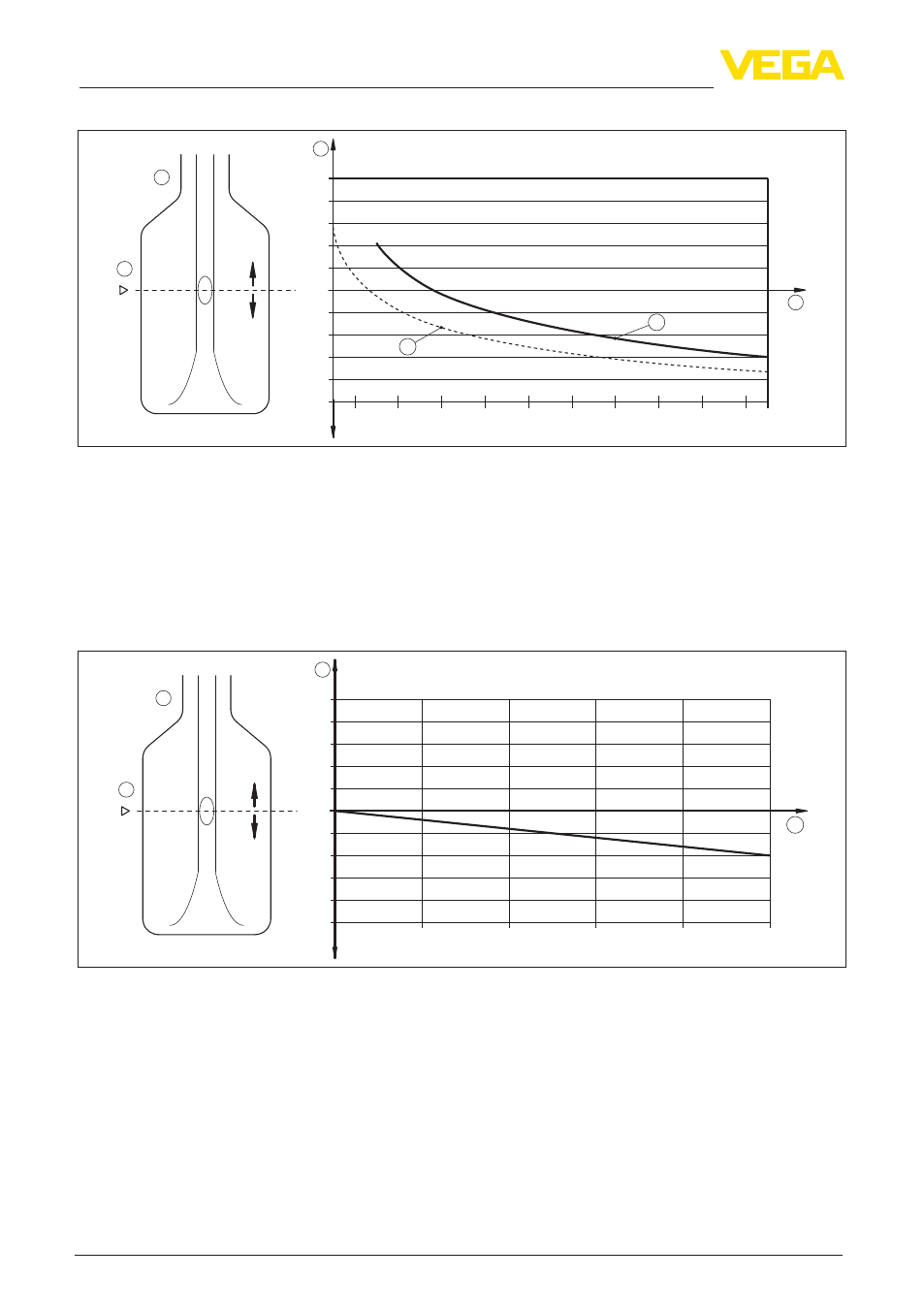

Рис. 29: Влияние плотности продукта на точку переключения
1 Смещение точки переключения, mm (in)
2 Плотность продукта, г/см³ (lb/in³)
3 Установка переключателя 0,5 г/см³ (0.018 lb/in³)
4 Установка переключателя 0,7 г/см³ (0.025 lb/in³)
5 Точка переключения при исходных условиях (метка)
6 Вибрирующая вилка
Влияние давления процесса на точку переключения
1
2
3
4
12
(174,1)
38
(551,1)
25
(362,6)
51
(739,7)
64
(928,2)
10
(
25
/
64
")
8
(
5
/
16
")
6
(
15
/
64
")
4
(
5
/
32
")
2
(
5
/
64
")
-2
(
-5
/
64
")
-4
(
-5
/
32
")
-6
(
-15
/
64
")
-8
(
-5
/
16
")
-10
(
-25
/
64
")
0
Рис. 30: Влияние давления процесса на точку переключения
1 Смещение точки переключения, mm (in)
2 Давление процесса, bar (psig)
3 Точка переключения при исходных условиях (метка)
4 Вибрирующая вилка
Воспроизводимость
0,1 мм (0.004 in)
Гистерезис
прибл. 2 мм (0.08 in) при вертикальном монтаже
Задержка переключения
прибл. 500 мсек (вкл/выкл)
Измерительная частота
прибл. 1200 Hz
