19
5 Подключение к источнику питания
VEGACAL 66 • Foundation Fieldbus
30038-R
U-131015
5
5
5 5
1 2
4
3

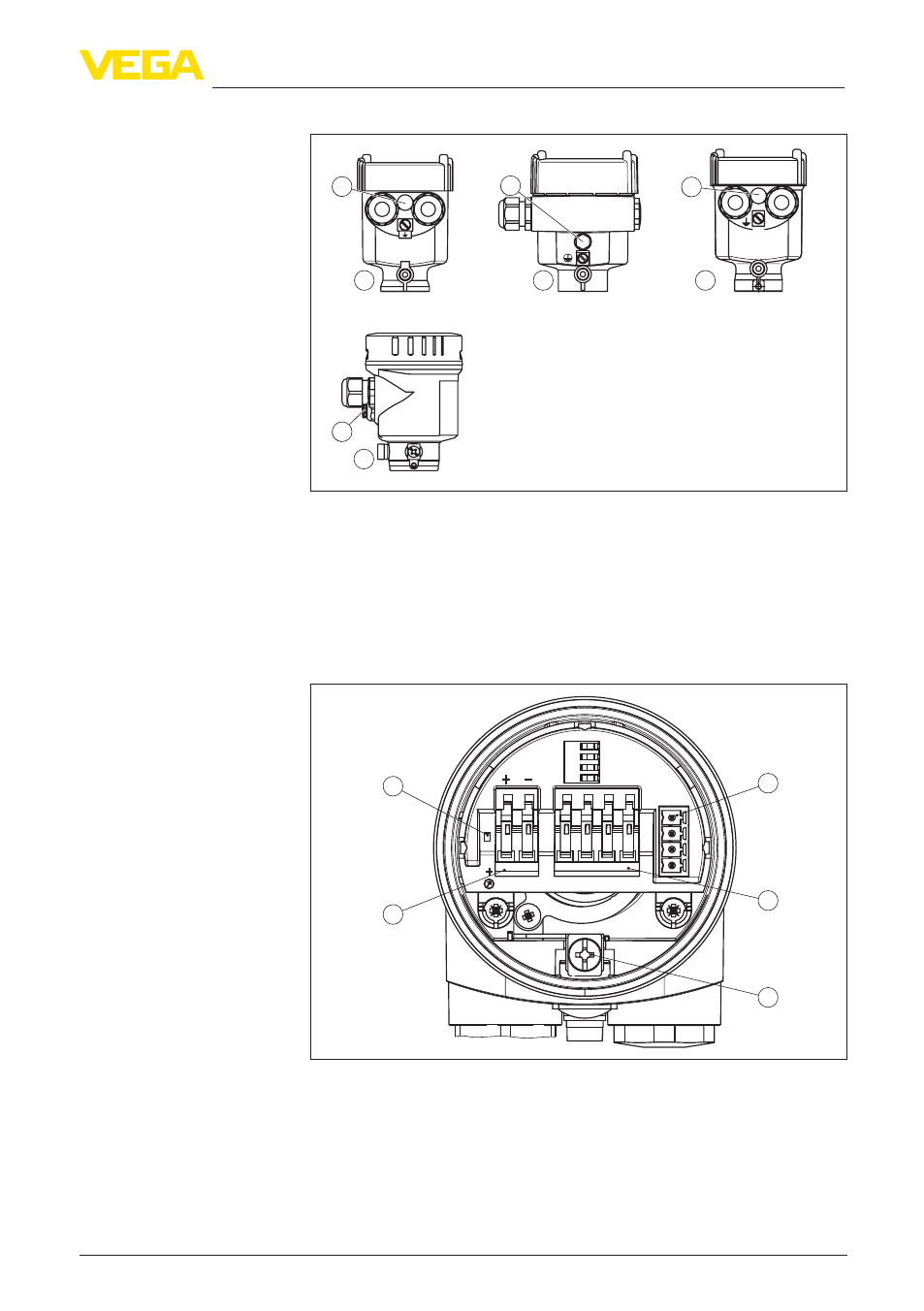

Рис. 8: Однокамерный корпус из различных материалов
1 Пластик
2 Алюминий
3 Нержавеющая сталь, точное литье
4 Нержавеющая сталь, электрополированный
5 Фильтрующий элемент для компенсации давления воздуха (для
корпуса из любого материала). Заглушка (для корпуса из алюминия
или нержавеющей стали) при исполнении IP 66/IP 68, 1 bar
I²C
3
4
5 1
2
Display
Typ:
1 2 5 6 7 8
Bus
Sim.
Рис. 9: Отсек электроники и подключения (однокамерный корпус)
1 Разъем для VEGACONNECT (интерфейс I²C)
2 Пружинные контакты для подключения выносного индикатора
VEGADIS 61
3 Клемма заземления для подключения экрана кабеля
4 Контакты для подключения Foundation Fieldbus
5 Переключатель моделирования ("on" = режим работы с разрешением
моделирования)
Обзор корпусов
Отсек электроники и
подключения
