18
5 Подключение к источнику питания
VEGACAL 66 • Foundation Fieldbus
30038-R
U-131015

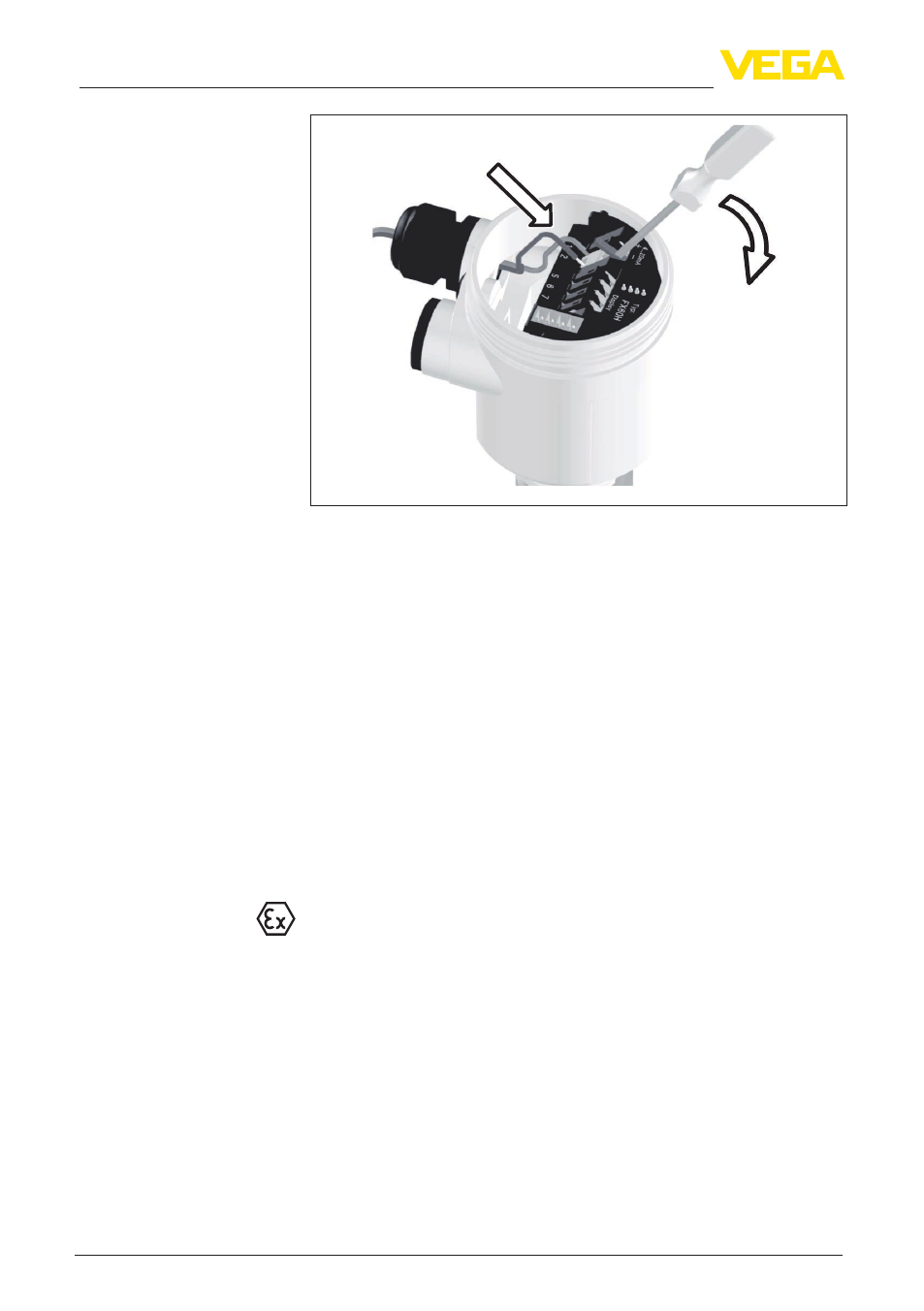

Рис. 7: Подключение к источнику питания: шаги 6 и 7
8. Закрыть контакты, нажав на рычажки, при этом должен быть
слышен щелчок пружины контакта.
9. Слегка потянув за провода, проверить надежность их
закрепления в контактах.
10. Экран подключить к внутренней клемме заземления, а
внешнюю клемму заземления соединить с выравниванием
потенциалов.
11. Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.
12. Завинтить крышку корпуса.
Электрическое подключение выполнено.
5.3 Схема подключения (однокамерный
корпус)
Рисунки ниже действительны для исполнения без
взрывозащиты, а также для исполнения Ex ia.
