10 Приложение
VEGASON 61 • Profibus PA
28784-R
U-130507
Корпус со степенью защиты IP 66/IP 68 (1 bar)
117 mm (4.61"
)
~ 103 mm
(4.06")
ø 77 mm
(3.03")
116 mm (4.57"
)
~ 150 mm (5.91")
ø 84 mm (3.31")
120 mm (4.72"
)
~ 105 mm (4.13")
ø 84 mm
(3.31")
M20x1,5
2
M20x1,5/
½ NPT
M16x1,5
3
M20x1,5 M20x1,5
1

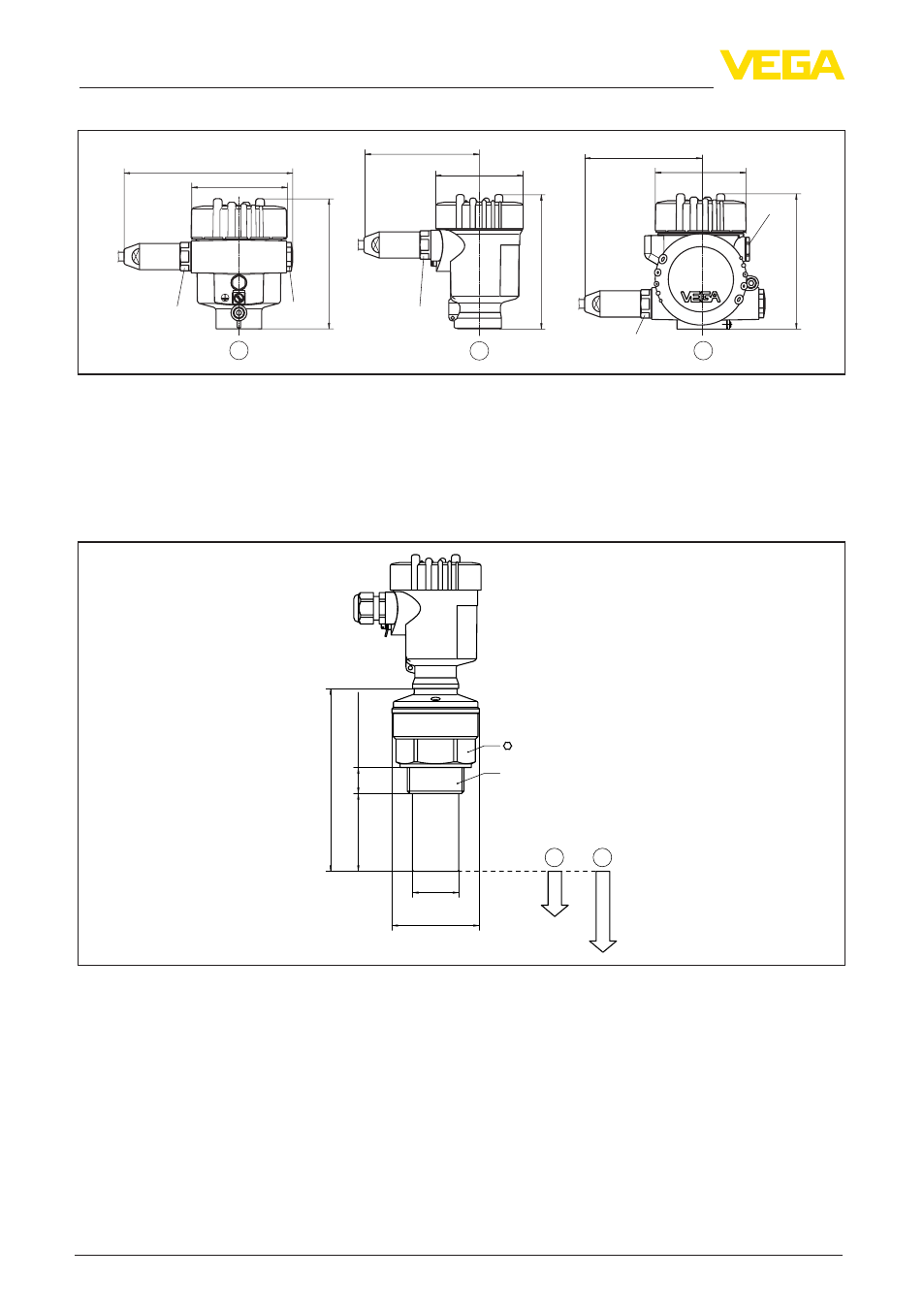

Рис. 36: Корпуса в исполнении IP 66/IP 68 (1 bar) - с установленным модулем индикации и настройки
корпус выше на 9 mm/0.35 in
1 Алюминиевый корпус
2 Корпус из нержавеющей стали, точное литье
2 Двухкамерный корпус из нержавеющей стали (точное литье)
VEGASON 61
1 2
155mm (6
7
/ 64
")
22mm
( 55
/ 64
")
66mm (2
19
/ 32
")
ø 39mm
(1 17 /
32
")
ø 74mm
(2 58 /
64
")
60mm
(2 23 /
64
")
G1½A /
1½"NPT
Рис. 37: VEGASON 61
1 Мертвая зона: 0,25 м
2 Диапазон измерения: на жидкостях - до 5 м (16.4 ft), на сыпучих продуктах - до 2 м (6.562 ft)
