22
5 Подключение к источнику питания
VEGASON 61 • Profibus PA
28784-R
U-130507
I2C
Display
1
1
2
5
6
7
8

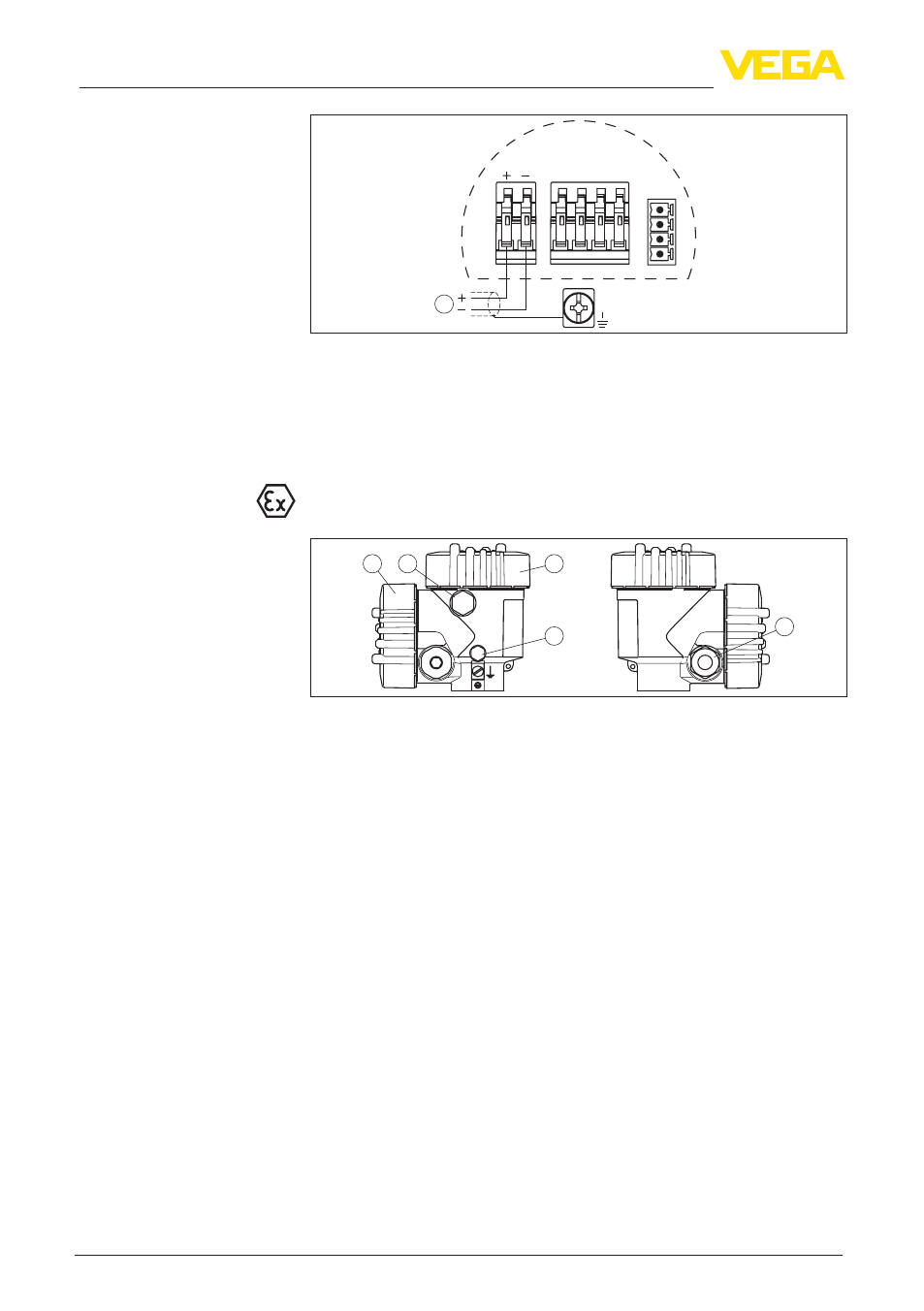

Рис. 18: Схема подключения (однокамерный корпус)
1 Питание, выход сигнала
5.4 Схема подключения (двухкамерный
корпус)
Рисунки ниже действительны для исполнения без
взрывозащиты, а также для исполнения Ex ia.
1
2
3
4
5
Рис. 19: Двухкамерный корпус
1 Крышка отсека подключения
2 Заглушка или разъем M12 x 1 для VEGADIS 61 (вариант)
3 Крышка отсека электроники
4 Фильтрующий элемент для компенсации давления воздуха
5 Кабельный ввод
