VEGA VEGASON 61 Profibus PA - Инструкция (Страница 24)

24
5 Подключение к источнику питания
VEGASON 61 • Profibus PA
28784-R
U-130507
I2C
1
1 2

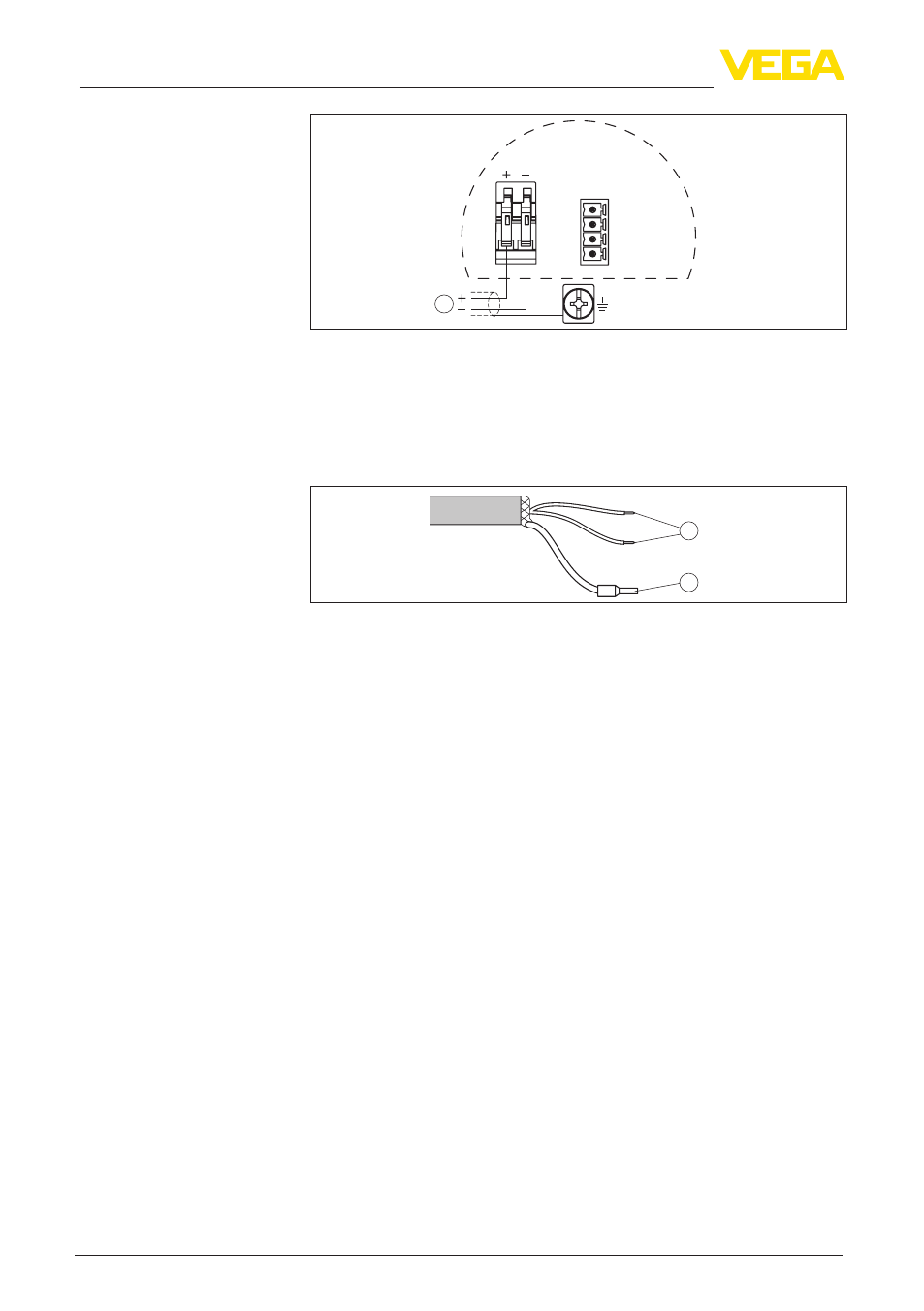

Рис. 22: Схема подключения (двухкамерный корпус)
1 Питание, выход сигнала
5.5 Схема подключения - исполнение IP 66/
IP 68, 1 bar
1
2
Рис. 23: Назначение проводов соединительного кабеля
1 Коричневый (+) и голубой (-): к источнику питания или системе
формирования сигнала
2 Экранирование
5.6 Фаза включения
После подключения VEGASON 61 к источнику питания или
после восстановления напряжения в течение прибл. 30 сек.
выполняется самопроверка прибора и происходит следующее:
•
Внутренняя проверка электроники
•
Индикация типа устройства, версии ПО и тега (обозначения)
датчика
•
кратковременное обращение байта состояния в значение
неисправности.
Затем отображается текущее измеренное значение и выдается
соответствующий цифровой сигнал. 1)
Схема подключения
Назначение прово-
дов соединительного
кабеля
Фаза включения
1) Значения соответствуют текущему уровню и уже выполненным уста-
новкам, например заводской установке.
