Страница 9
Блок электроники SN-E.64P предназначен для VEGASON
64, 65, 66 - Profibus PA:
l
SN-E.64PX (X =
без взрывозащиты)
l
SN-E.64VD (D =
Вид взрывозащиты CX, UX, UF по
каталогу VEGA)
l
SN-E.64VG (G =
с обозначением GX по каталогу VEGA)
Блок электроники SN-E.64F предназначен для VEGASON
64, 65, 66 - Foundation Fieldbus:
l
SN-E.64FX (X =
без взрывозащиты)
l
SN-E.64VD (D =
Вид взрывозащиты CX, UX, UF по
каталогу VEGA)
l
SN-E.64VG (G =
с обозначением GX по каталогу VEGA)
4
.4
Порядок монтажа (2-проводные
устройства)

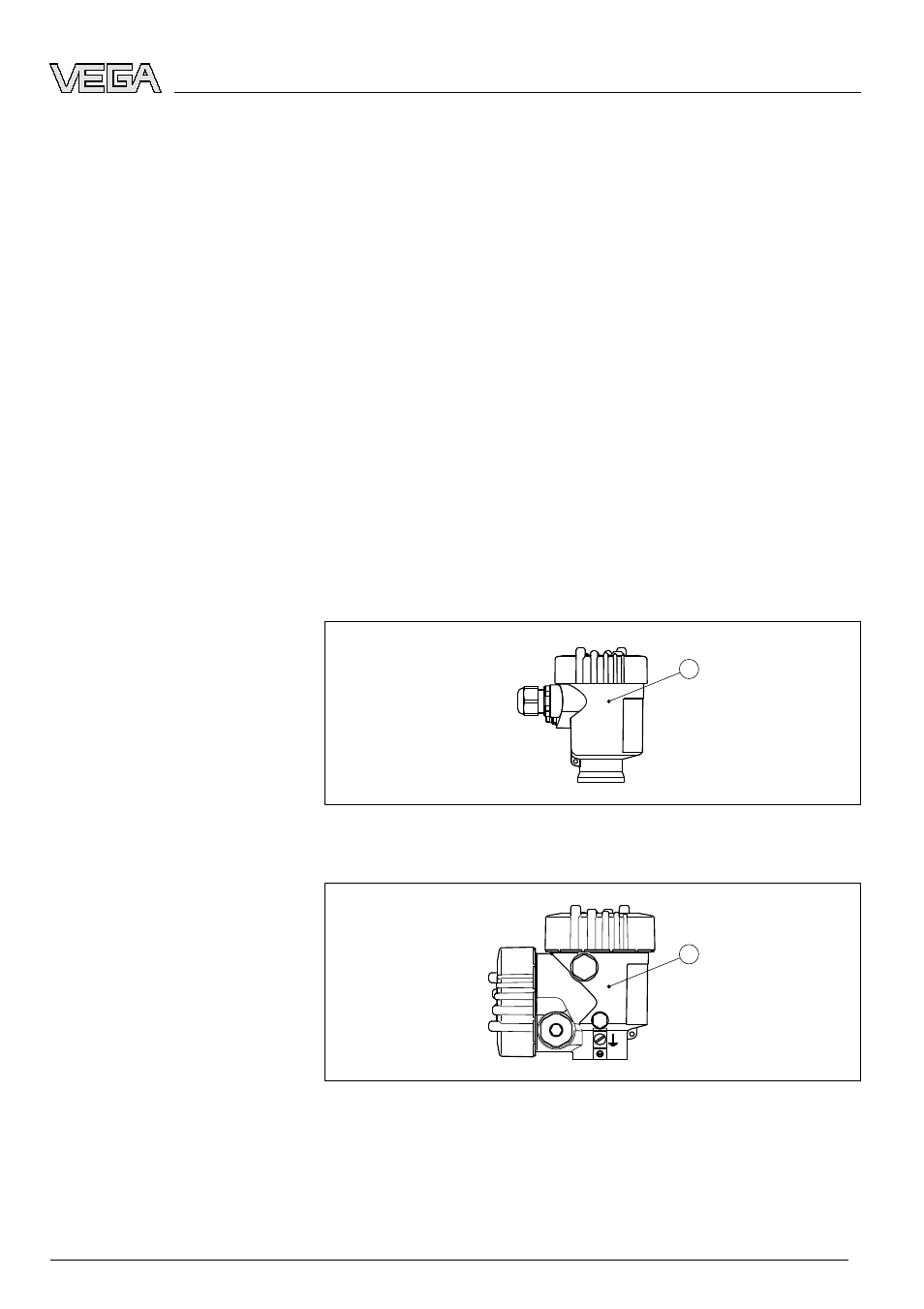

Блок электроники находится в отсеке электроники. На
рисунках ниже показано расположение отсека
электроники в однокамерном и двухкамерном корпусе.
1
Рис. 1: Однокамерный корпус
1
Расположение отсека электроники
1
Рис. 2: Двухкамерный корпус
1
Расположение отсека электроники
Выполнить следующее:
1
Отключить питание.
Profibus PA
Foundation Fieldbus
Порядок монтажа
Блок электроники - VEGASON серии 60
9
