4
.5
Порядок монтажа (4-проводные
устройства)
Блок электроники находится в отсеке электроники.
Соединение с отсеком подключения осуществляется
посредством внутренних соединительных кабелей.

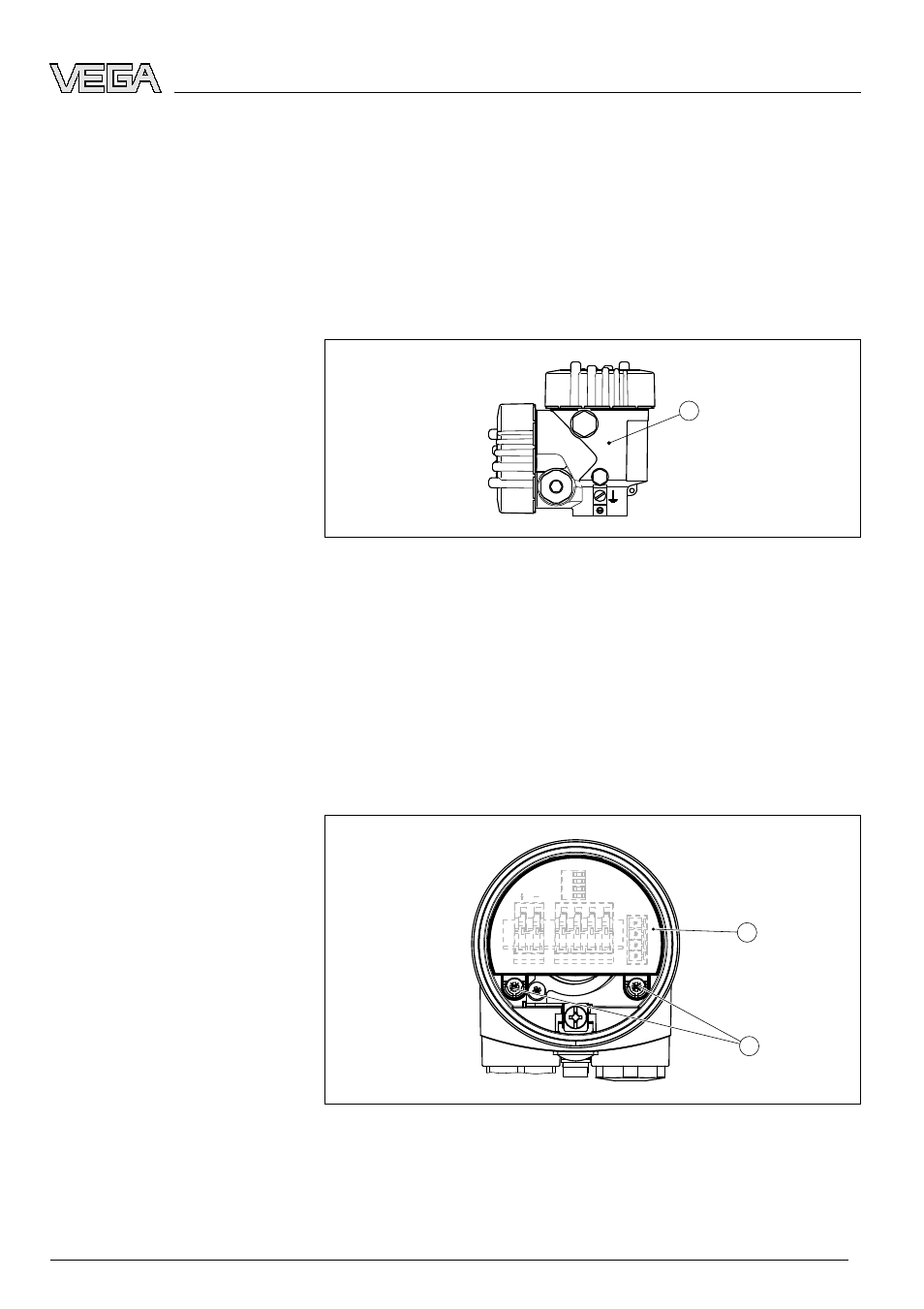

Расположение отсека электроники в двухкамерном
корпусе показано на рисунке ниже.
1
Рис. 4: Двухкамерный корпус
1
Расположение отсека электроники
Выполнить следующее:
1
Отключить питание.
2
Отвинтить крышку отсека электроники.
3
Отключить внутренние соединительные кабели. У
VEGASON 64, 65
и 66 отсоединить разъем.
4
С помощью отвертки (звездообразной T 10 или
крестообразной 4) ослабить оба крепежных винта.
2
1
Рис. 5: Крепежные винты
1
Блок электроники
2
Крепежные винты (2 шт.)
Порядок монтажа
Блок электроники - VEGASON серии 60
11
Монтаж
30206
-
RU
-070529
