2
Отвинтить крышку отсека электроники.
3
Отключить провода от контактов в соответствии с
руководством по эксплуатации датчика.
4
С помощью отвертки (звездообразной T 10 или
крестообразной 4) ослабить оба крепежных винта.
2
1

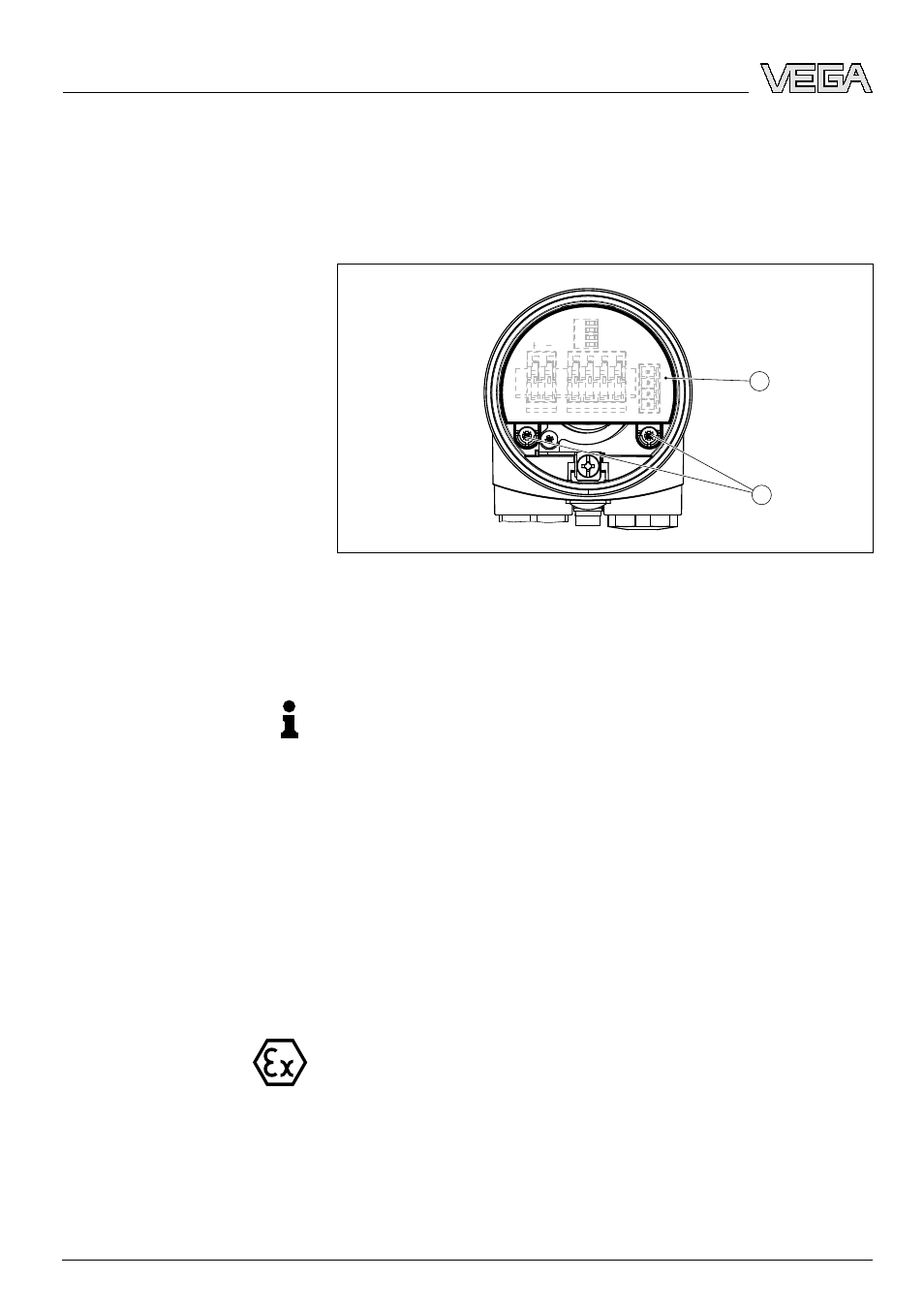

Рис. 3: Крепежные винты
1
Блок электроники
2
Крепежные винты (2 шт.)
5
Вынуть старый блок электроники, взяв его за
рычажки.
Примечание:
Не следует поворачивать корпус при замене
электроники, иначе штекер электронного блока может
оказаться в неправильном положении.
6
Аккуратно вставить новый блок электроники. Штекер
блока должен занять правильное положение.
7
Снова завинтить и затянуть оба крепежных винта.
8
Подключить провода к контактам в соответствии с
руководством по эксплуатации датчика.
9
Завинтить крышку корпуса.
Замена блока электроники произведена.
При замене блока электроники для применения во
взрывоопасных зонах составляется соответствующий
внутризаводской документ.
