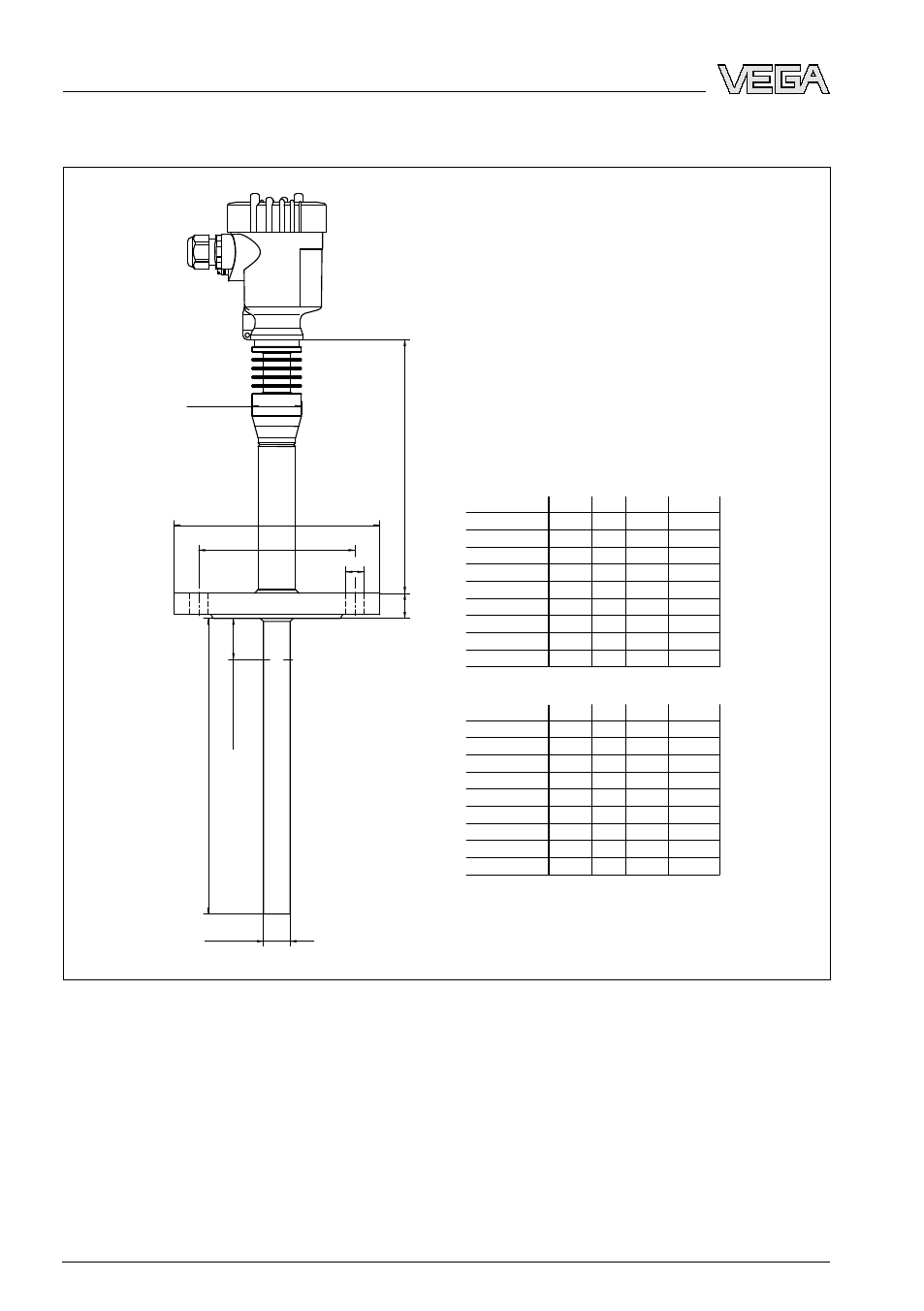

VEGAPULS 62 в исполнении с опускной трубой и фланцевым присоединением
ø 39,5 mm
(1.56")
ø 21,3 mm
(0.84")
203 mm (7.99")
33 mm (1.30")
4xø0.75"
4xø0.75"
8xø0.75"
8xø0.87"
8xø0.88"
4.75"
4.92"
6.30"
7.09"
9.45"
6.50"
4xø0.71"
4xø0.71"
8xø0.71"
8xø0.71"
4.33" 5.91" 0.71"
0.94"
0.94"
0.75"
0.87"
0.79"
0.95"
0.79"
7.87"
8.66"
11.22"
7.50"
7.50"
9.50"
6.00"
6.00"
9.00"
11.00" 1.00"
D mm b k d
DN 50 PN 40 165 20 125 4xø18
DN 80 PN 40 200 24 160 8xø18
DN 100 PN 16 220 20 180 8xø18
DN 150 PN 16 285 22 240 8xø22
2" 150 lb 152,4 19,1 120,7 4xø19,1
3" 150 lb 190,5 23,9 152,4 4xø19,1
4" 150 lb 228,6 23,9 190,5 8xø19,1
6" 150 lb 279,4 25,4 241,3 8xø22,4
DN 40 PN 40 150 18 110 4xø18
D inch b k d
DN 50 PN 40
DN 40PN 40
DN 80 PN 40
DN 100 PN 16
DN 150 PN 16
2" 150 lb
3" 150 lb
4" 150 lb
6" 150 lb
L
b
D
k
d
Рис. 29: VEGAPULS 62 в исполнении с опускной трубой и фланцевым присоединением 11)
11) В зависимости от длины опускной трубы и условий процесса следует
предусмотреть подходящую дополнительную подпорку для трубы.
