VEGAPULS 62
в исполнении с опускной трубой и резьбовым присоединением
ø 21,3 mm
(0.84")
ø 21,3 mm
(0.84")
ø 39,5 mm
(1.56")
ø 39,5 mm
(1.56")
224 mm (8.82")
16 mm (0.63")
32 mm (1.26")
32 mm (1.26")
ø 3,5 mm (0.14")
20 mm (0.79")
22 mm (0.87")
224 mm (8.82")
SW 46 mm
(1.81")
SW 32 mm
(1.26")
L
L
G¾A
¾ NPT
G1½A
1½ NPT

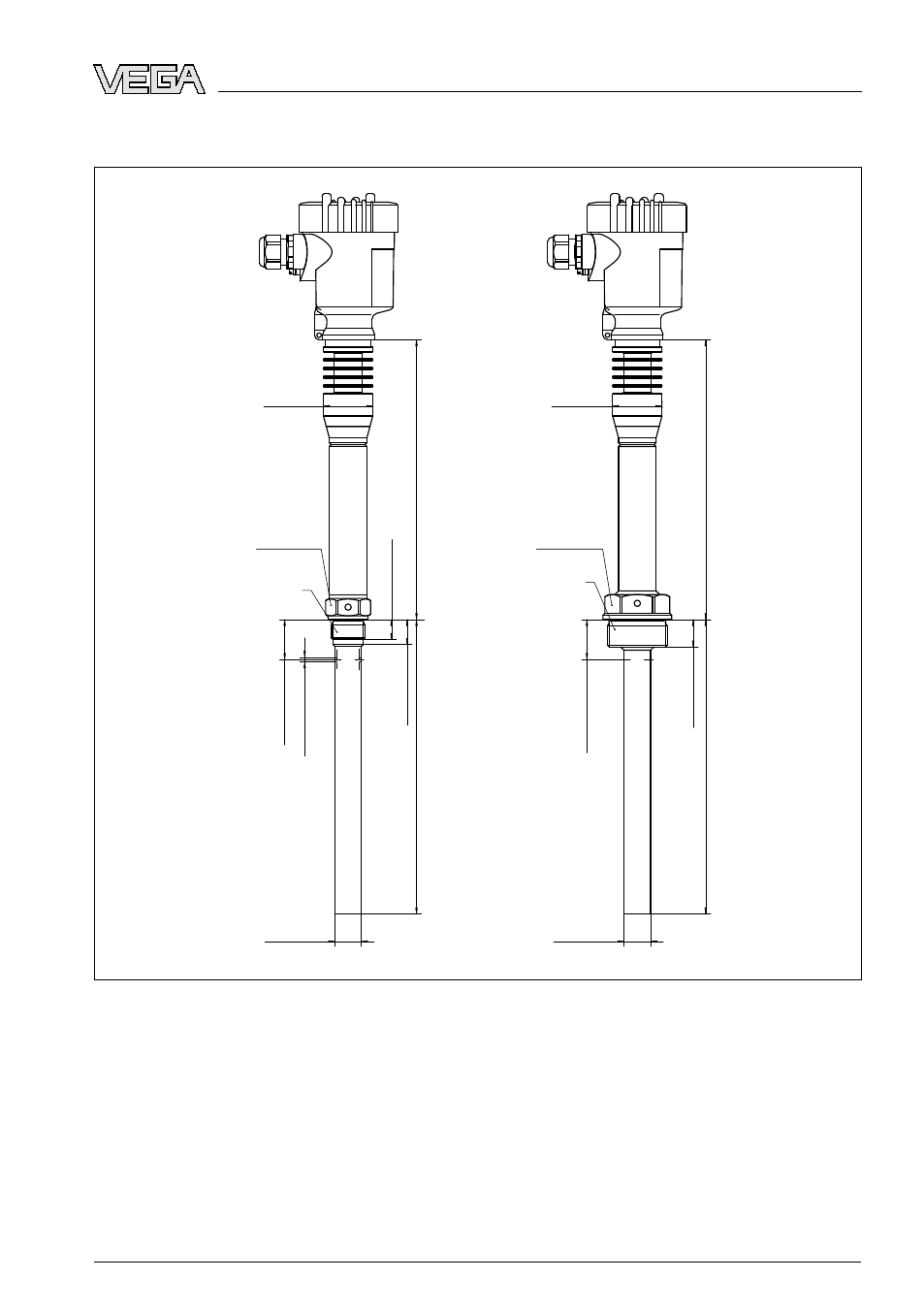

Рис. 28: VEGAPULS 62 в исполнении с опускной трубой и резьбовым присоединением
10)
10)
В зависимости от длины опускной трубы и условий процесса следует
предусмотреть подходящую дополнительную подпорку для трубы.
VEGAPULS
62 с опускной трубой • 4 … 20
mA/HART - двухпроводный
57
10 Приложение
28737
-
RU
-090417
