Инструкция по эксплуатации VEGA VEGAPULS 62 (≥ 2.0.0 - ≤ 3.8) standpipe ver. 4 … 20 mA_HART two-wire
Страница 21
Advertising
1
3
2
Display
1
2
5 6 7 8
I²C

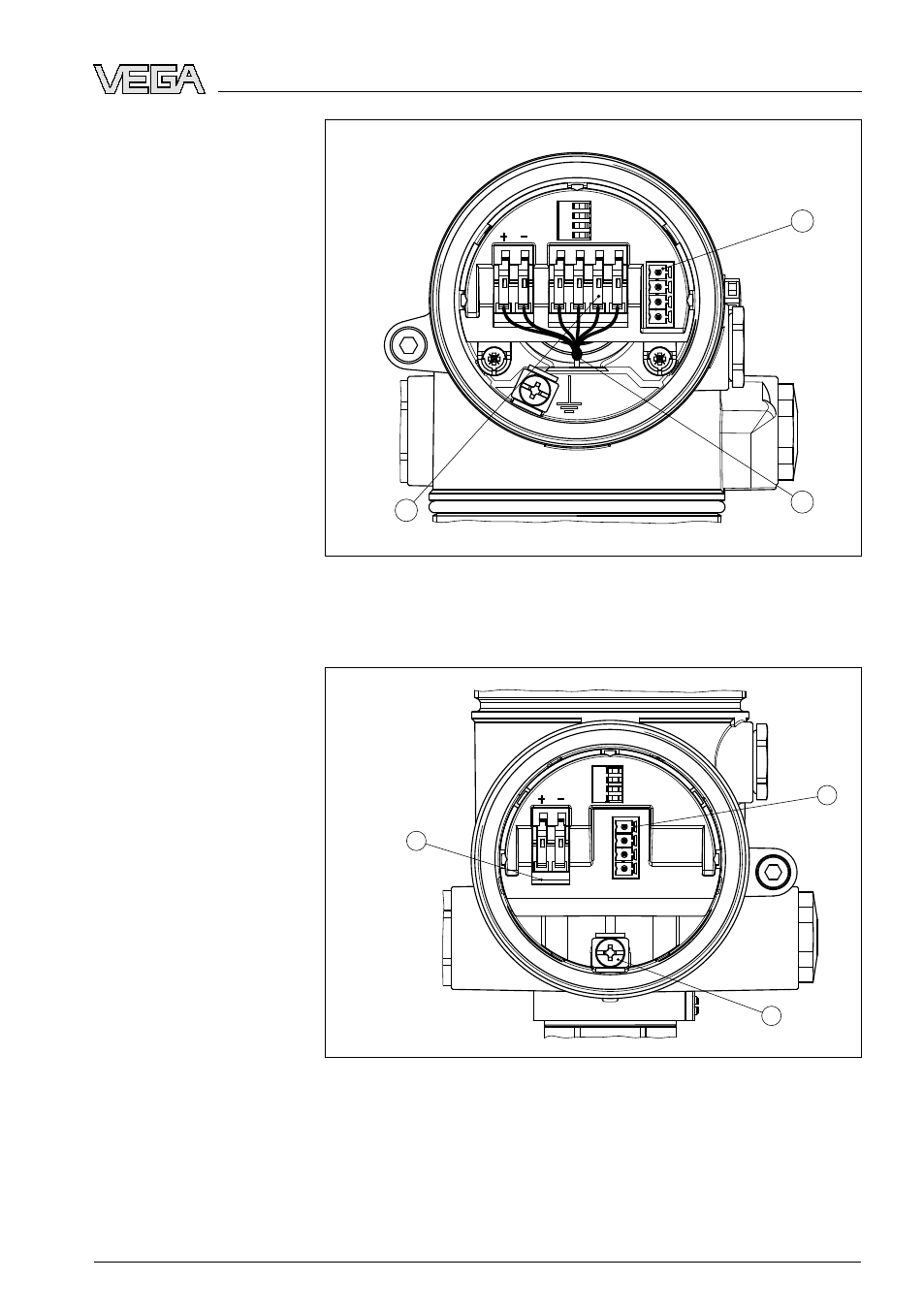

Рис. 11: Отсек электроники в двухкамерном корпусе
1
Разъем для VEGACONNECT (интерфейс I²C)
2
Внутреннее соединение с отсеком подключения
3
Контакты для подключения VEGADIS 61
3
1
2
Display
1
2
I²C
Рис. 12: Отсек подключения (двухкамерный корпус)
1
Разъем для VEGACONNECT (интерфейс I²C)
2
Клемма заземления для подключения экрана кабеля
3
Подпружиненные контакты для источника питания
Отсек электроники
Отсек подключения
VEGAPULS
62 с опускной трубой • 4 … 20
mA/HART - двухпроводный
21
5 Подключение к источнику питания
28737
-
RU
-090417
