2 подключение через hart – Инструкция по эксплуатации VEGA VEGACONNECT 3
Страница 19
VEGACONNECT 3
PACTware /
VEGA-DTM
TM
ware /
e /
2
3
1

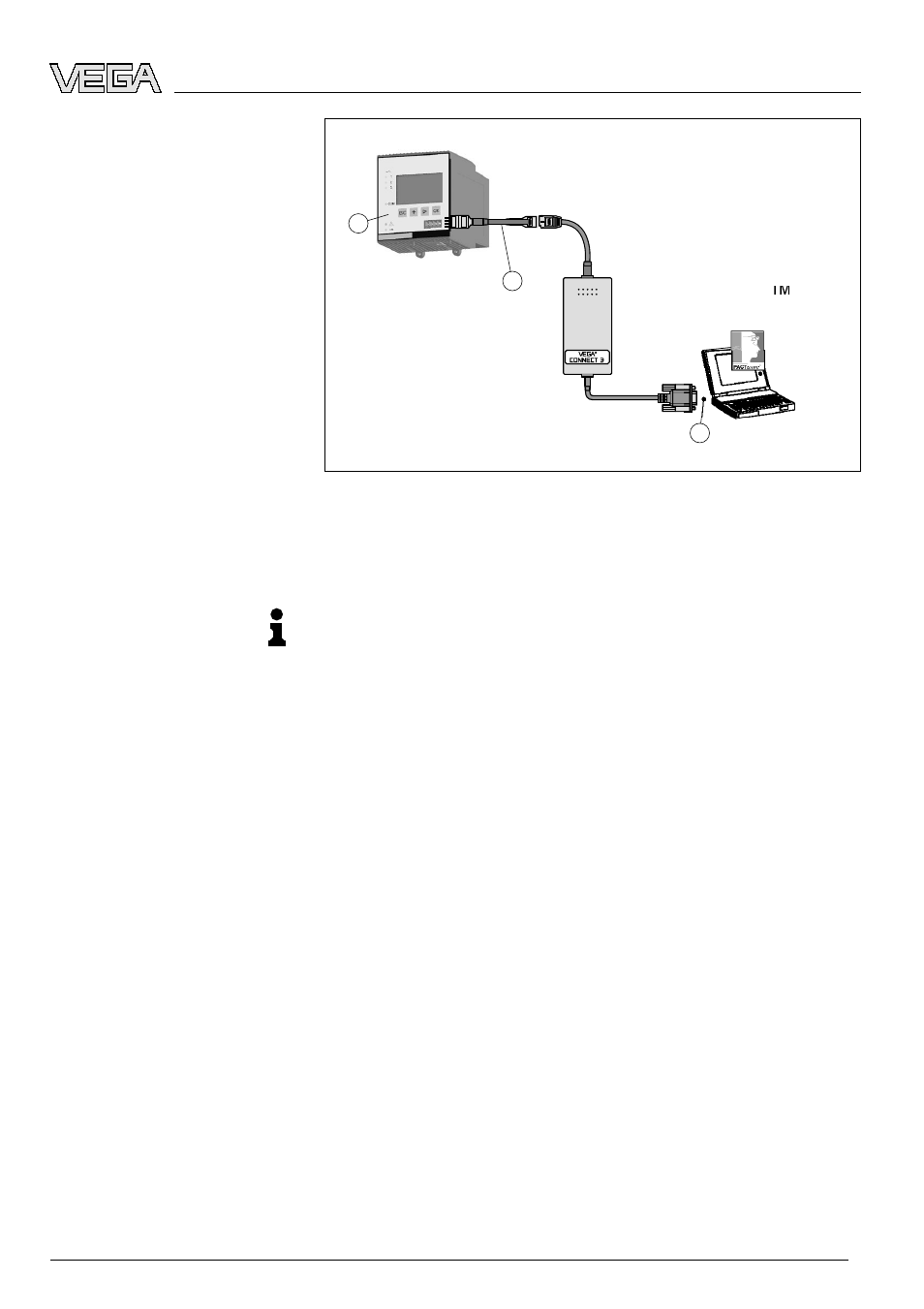

Рис. 8: Подключение VEGAMET/VEGASCAN через интерфейс I²C
1
Разъем RS232
2
Адаптер I²C для VEGACONNECT 3 (арт. № 2.27323)
3
VEGACONNECT 3
Примечание:
У устройств формирования сигнала VEGAMET 624/625,
VEGASCAN
693 связь с датчиком осуществляется также
через интерфейс I²C на устройстве. Подключение
VEGACONNECT
3 прямо к линии датчика 4 … 20 mA
невозможно.
5.2 Подключение через HART
При сопротивлении подключенной системы
формирования сигнала меньше 230 Ом происходит
сильное падение или короткое замыкание цифрового
сигнала, и цифровая коммуникация с персональным
компьютером становится невозможной. Поэтому при
такой низкоомной системе формирования сигнала
необходимо в соединительную линию 4 … 20 mA
интегрировать сопротивление прибл. 230 Ом. Подключать
можно либо параллельно датчику, либо через
сопротивление.
VEGAMET 624/625,
VEGASCAN 693
Коммуникация HART
VEGACONNECT
3
19
Примеры подключения
25641
-
RU
-070802
