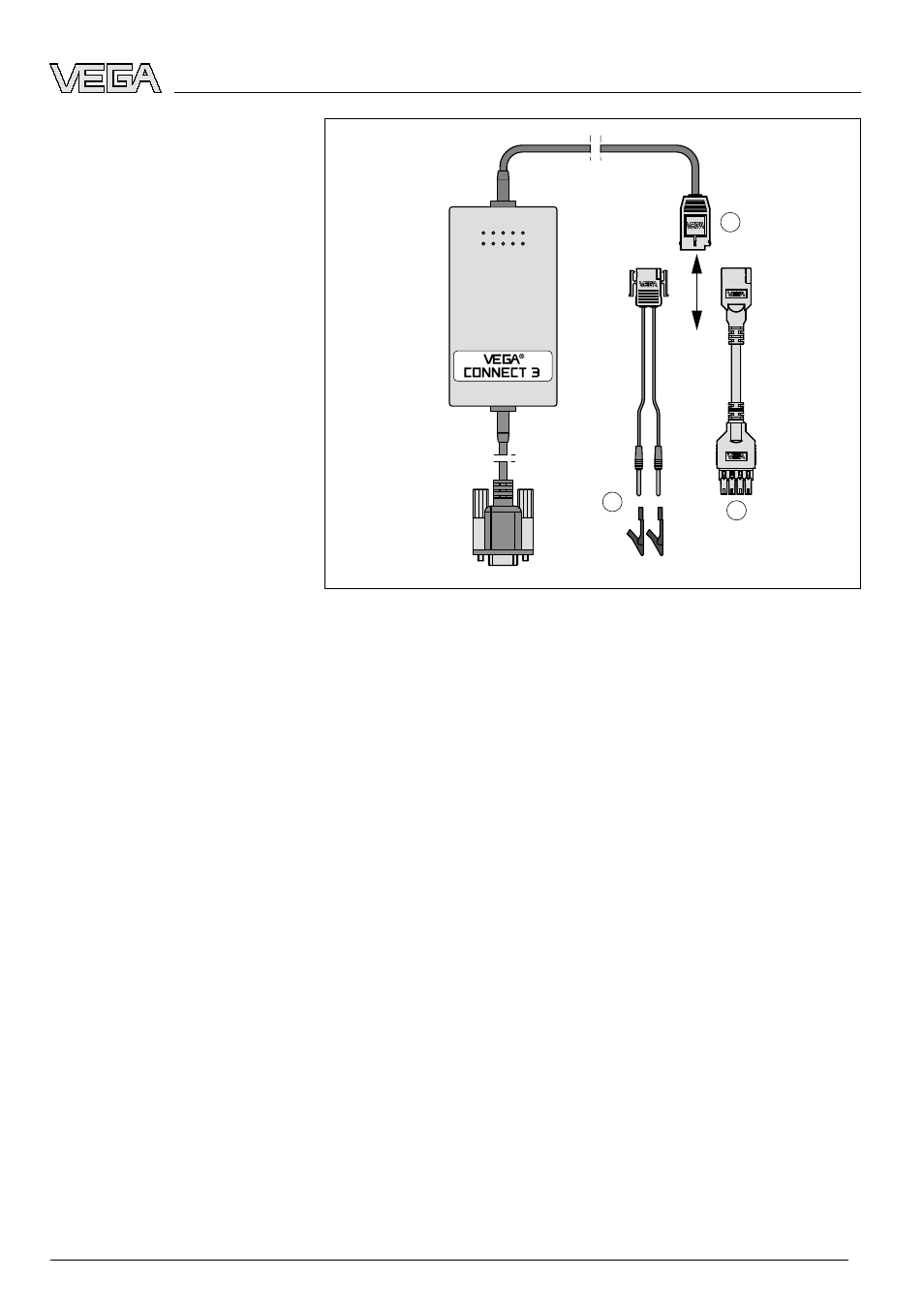

Рис. 4: Возможности подключения
Связь через протокол HART
l
При подключении к линии 4 … 20 mA (в зависимости
от источника питания/устройства формирования
сигнала может потребоваться дополнительное
сопротивление HART), Адаптер 2
l
При подключении к 2 -миллиметровым гнездам (у
серий VEGAPULS 40, 50, VEGAFLEX 50, VEGASON 50),
Адаптер 2
Связь через протокол I²C
l
При подключении через интерфейс I²C (Com.) всех
датчиков plics
®
,
Адаптер 3
l
При подключении к интерфейсу I²C вместо модуля
MINICOM (
у серий VEGAPULS 40, 50, VEGAFLEX 50,
VEGASON
50), Адаптер 1
Связь через протокол VBUS
l
При подключении к двухпроводной линии любых
датчиков VBUS, Адаптер 2
l
При подключении к 2 -миллиметровым гнездам любых
датчиков VBUS, Адаптер 2
VEGACONNECT
3 можно подключить к интерфейсу шины
I
²C следующих датчиков:
l
VEGAPULS
серии 40, 50 с версией ПО 4.00.00 и выше
l
VEGASON
серии 50 с версией ПО 4.00.00 и выше
l
VEGAFLEX
серии 50 с версией ПО 4.00.00 и выше
Подключение через шину
I²C
VEGACONNECT
3
