4 Подключение
4.1 Подключение к ПК/модему
Для подключения VEGACONNECT 3 к ПК или модему
требуется интерфейс RS232. При отсутствии у ПК
интерфейса RS232 можно использовать адаптер USB -
RS
232 (арт. 2.26900). Питание VEGACONNECT 3
осуществляется через монтажные провода интерфейса
RS
232. При недостаточной мощности можно
использовать внешний источник питания (см. п.
"
Комплектность - Питание").
VEGACONNECT
3 подключается с помощью 9-
контактного разъема Sub-D прямо к интерфейсу RS232
персонального компьютера.
5
4
3
2
1
9
8
7
6
3
2
1
4
5

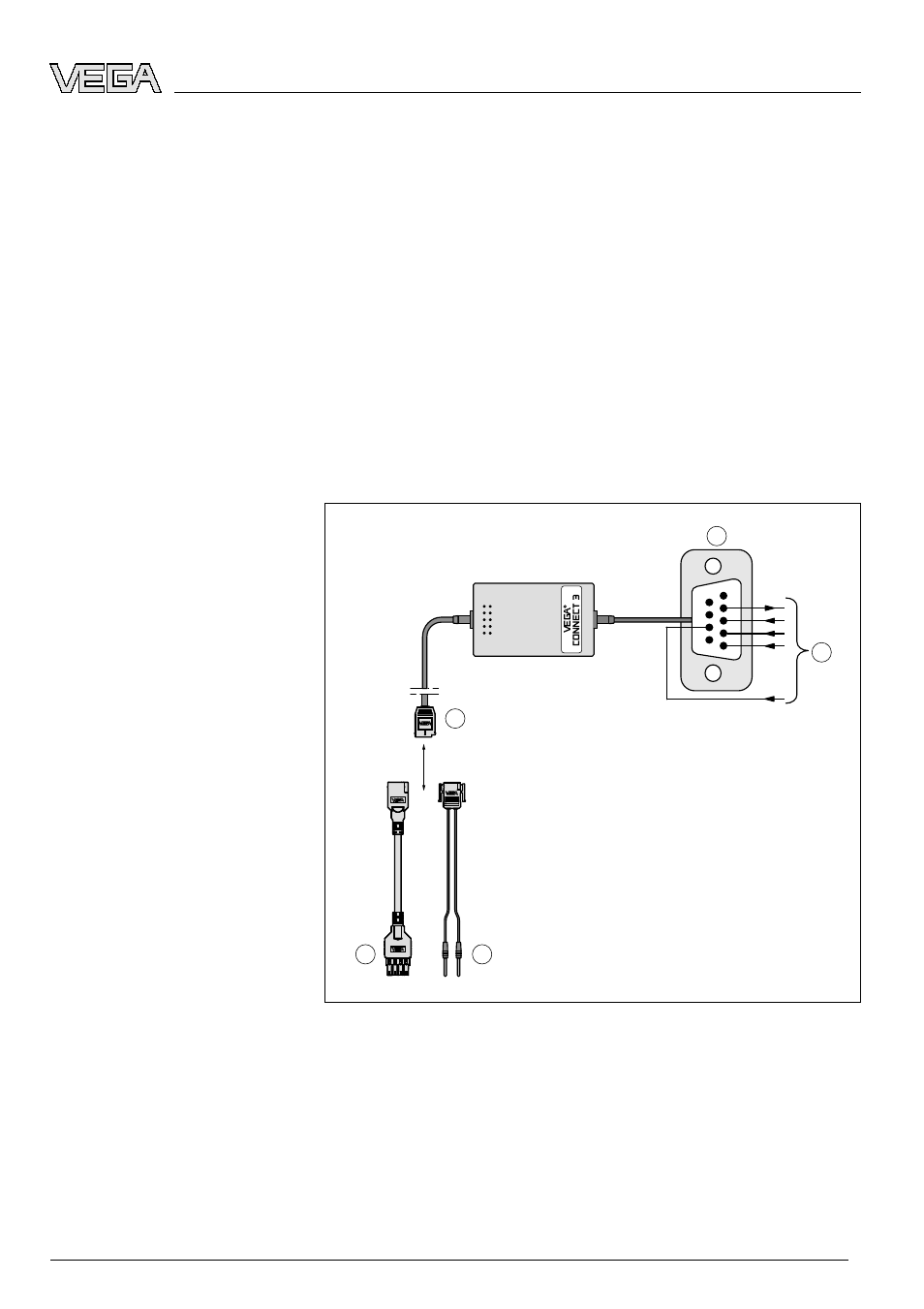

Рис. 2: Электрическое подключение
1
Разъем RS232 (9-контактный Sub-D)
2
К ПК/модему
3
К датчику (разъем I²C для серии 50)
4
К сигнальной линии 4 … 20 mA
5
К датчику (разъем I²C для серии plics
®
)
Для подключения VEGACONNECT 3 к интерфейсу RS232
внешнего модема нужно использовать специальный
модемный соединительный кабель (обозначение
Подключение к ПК
Подключение к модему
VEGACONNECT
3
