7 Пуск в эксплуатацию с помощью
PACTware и другого программного
обеспечения для настройки
7.1 Подключение ПК через VEGACONNECT
3
1
2

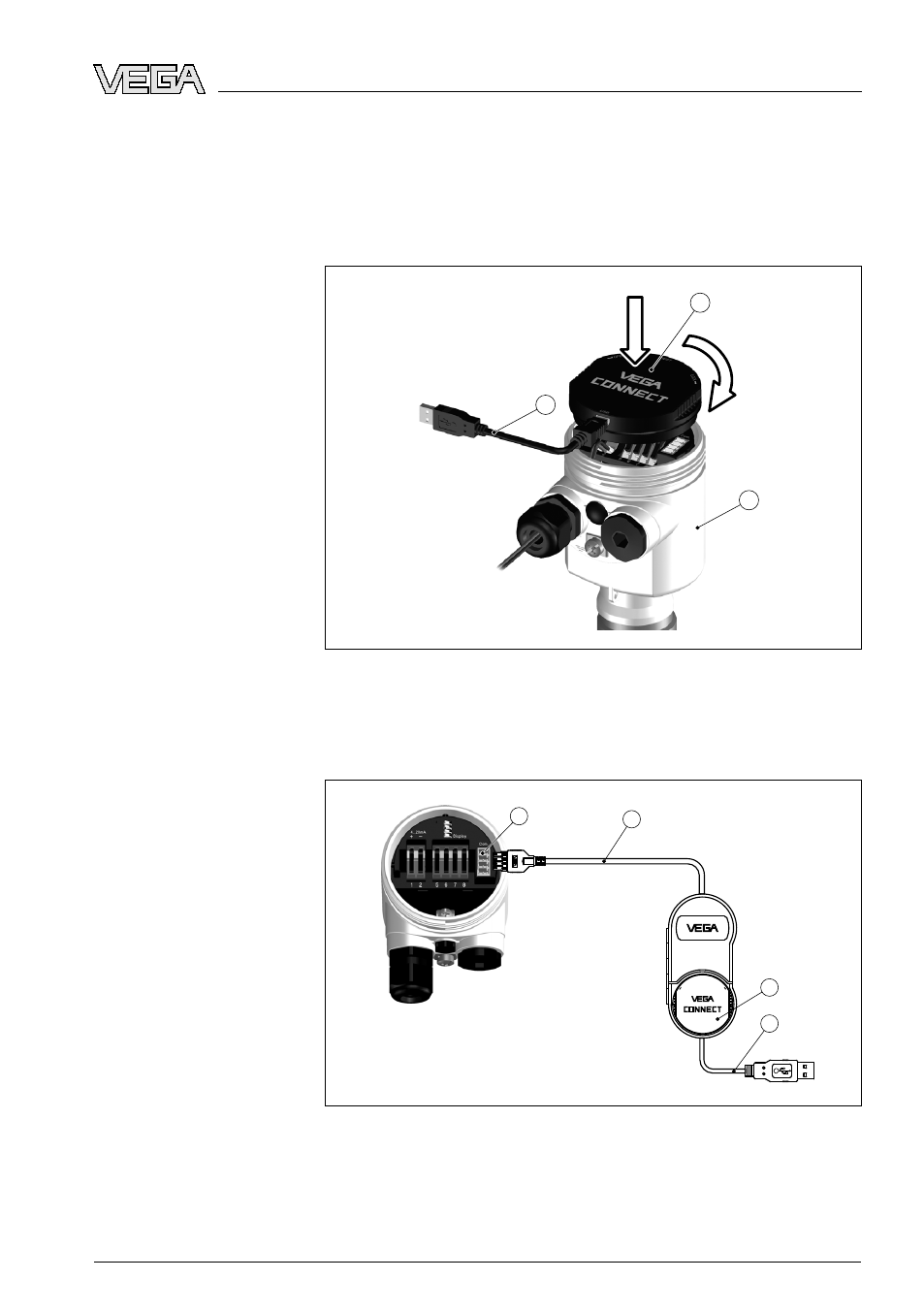

Рис. 26: Подключение ПК прямо к датчику через VEGACONNECT
1
Кабель USB к ПК
2
VEGACONNECT
3
Датчик
1
2
3
4
OPEN
TWIST
USB
LOCK
Рис. 27: Подключение через соединительный кабель I²C
1
Интерфейс шины I²C (Com.) на датчике
2
Соединительный кабель I²C интерфейсного адаптера VEGACONNECT
3
VEGACONNECT
4
Кабель USB к ПК
Внутреннее подключе-
ние через интерфейс
I²C
Внешнее подключение
через интерфейс I²C
VEGABAR
64 • Profibus PA
