4 Монтаж
4.1 Общие указания
Части устройства, контактирующие с измеряемой средой, а
именно: чувствительный элемент, уплотнение и присоединение -
должны быть применимы при данных условиях процесса. Необ-
ходимо учитывать давление процесса, температуру процесса и
химические свойства среды.
Соответствующие данные см. в гл. "Технические данные" или на
типовом шильдике.
Монтажное положение прибора должно быть удобным для
монтажа и подключения, а также доступным для установки
модуля индикации и настройки. Корпус прибора можно повер-
нуть без инструмента на 330°. Модуль индикации и настройки
также можно установить в одном из четырех положений со
сдвигом на 90°.
Использовать рекомендуемый кабель (см. "Подключение к
источнику питания") и туго затянуть кабельный ввод.
Для защиты устройства от попадания влаги рекомендуется
соединительный кабель перед кабельным вводом направить
вниз, чтобы влага от дождя или конденсата могла с него стекать.
Данные рекомендации применимы при монтаже на открытом
воздухе, в помещениях с повышенной влажностью (например
там, где осуществляется очистка), а также на емкостях с
охлаждением или подогревом.

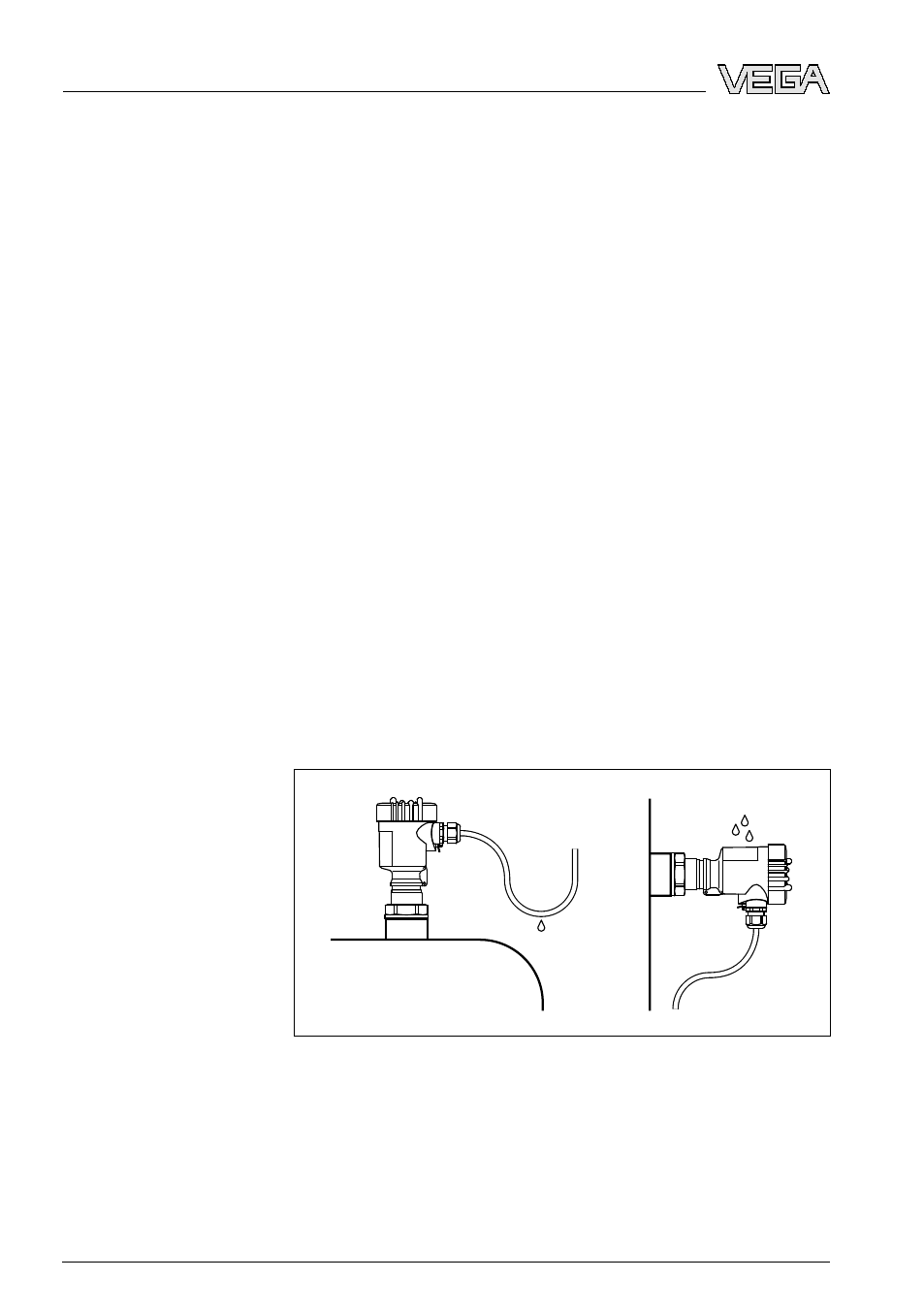

Рис. 2: Меры против попадания влаги
Вентиляция измерительной ячейки или электроники измери-
тельной ячейки осуществляется через фильтр в цоколе корпуса
электроники. Вентиляция корпуса электроники обеспечивается
посредством фильтра, расположенного рядом с кабельными
вводами.
Соответствие усло-
виям применения
Монтажное положение
Наружная влага
Вентиляция
