2
Снять монтажную пластину с цоколя корпуса
3
2
1

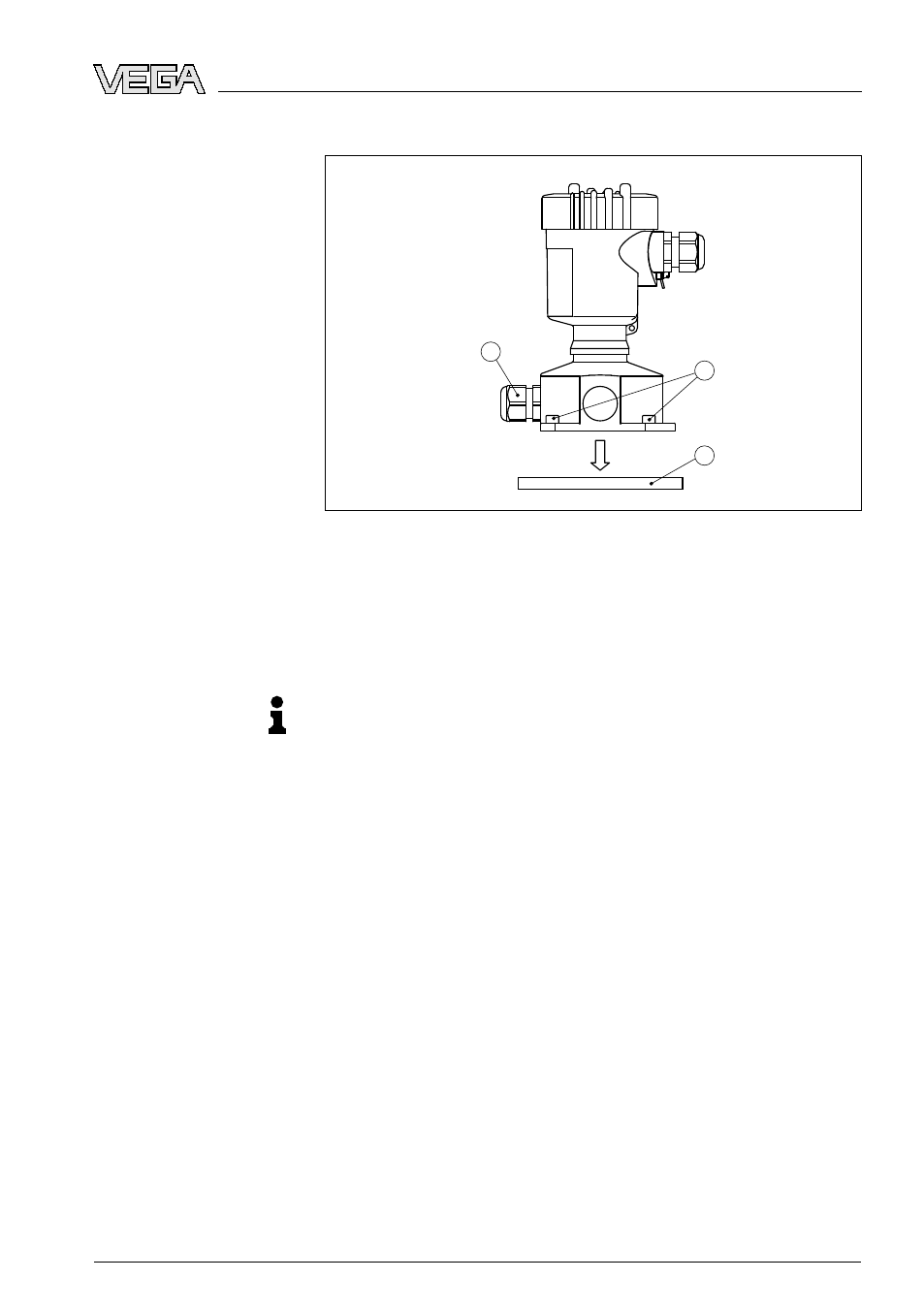

Рис. 7: Компоненты выносного корпуса для датчиков plics
®
1
Винты
2
Пластина для монтажа на стене
3
Кабельный ввод
3
Соединительный кабель вставить в кабельный ввод на
цоколе корпуса.
1)
Информация:
Кабельный ввод можно монтировать в любой из трех позиций со
смещением на 90°. Просто вставить кабельный ввод вместо
заглушки в подходящее резьбовое отверстие.
4
Провода подключить в соответствии с нумерацией, показан-
ной в п."Одно-/двухкамерный корпус"
5
Экран подключить к внутренней клемме заземления, а
внешнюю клемму заземления сверху на корпусе соединить с
уравнителем потенциалов.
6
Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.
7
Снова надеть монтажную пластину и затянуть винты.
Электрическое подключение в выносном корпусе выполнено.
1)
Соединительный кабель поставляется с завода в готовом виде. При
необходимости кабель можно укоротить до желаемой длины, при
этом нужно чисто обрезать капилляр компенсации давления. Удалить
примерно 5 см обкладки кабеля, провода зачистить примерно на 1 см.
На укороченном кабеле нужно снова закрепить типовую табличку.
