VEGATRENN 548 V Ex 9
on
2
VEGATOR
Электрическое подключение
3 Электрическое
подключение
3.1 Указания по установке
При установке следует учитывать, в
основном, следующие указания:
Место установки
VEGATRENN 548 V Ех, а также относящееся
к нему устройство формирования сигнала
должны быть установлены вне
взрывоопасной области.
Вид защиты
При Ех-применении должен соблюдаться
вид защиты IP 20. Закройте для этого
промежутки или свободные ячейки с
передней стороны соответствующими
заглушками.
Ех-разделительная камера
Для того чтобы гарантировать достаточно
большое “расстояние для воздуха и
движения”, нужно в местах подключения
VEGATRENN монтировать Ех- раздели-
тельную камеру. Проведите через Ех-
разделительную камеру провода и
подключите их. Закрепите Ех- раздели-
тельную камеру снизу винтом.
Учитывайте при этом руководство по
эксплуатации крепежного элемента BGT
596 Ex.M.
Монтаж в крепежном элементе
Если Вы монтируете VEGATRENN в
крепежном элементе, то Вы должны
использовать VEGA-Ех-модуль.
Обеспечивайте расстояние до других
карт минимум 10 мм (2 ТЕ). Если Вы хотите
установить VEGATRENN в крепежном
элеиенте в крайнем левом положении, Вы
должны монтировать перед модулем
прибора пустую планку минимум
20 мм (4 ТЕ).
Отделение от неискрозащищенных
электрических цепей
Между частями подключения искроза-
щищенных и неискрозащищенных элек-
трических цепей должна устанавливаться
разделительная стенка так чтобы
поддерживалось минимальное расстояние
50 мм. При использовании разделительной
камеры (поставляется в комплекте с
модулем) это условие выполняется.
Общие нормы
Кроме этого Вы должны принимать во
внимание действующие “Предписания по
установке и работе”, а также особые
условия и указания в сертификатах
соответствия.

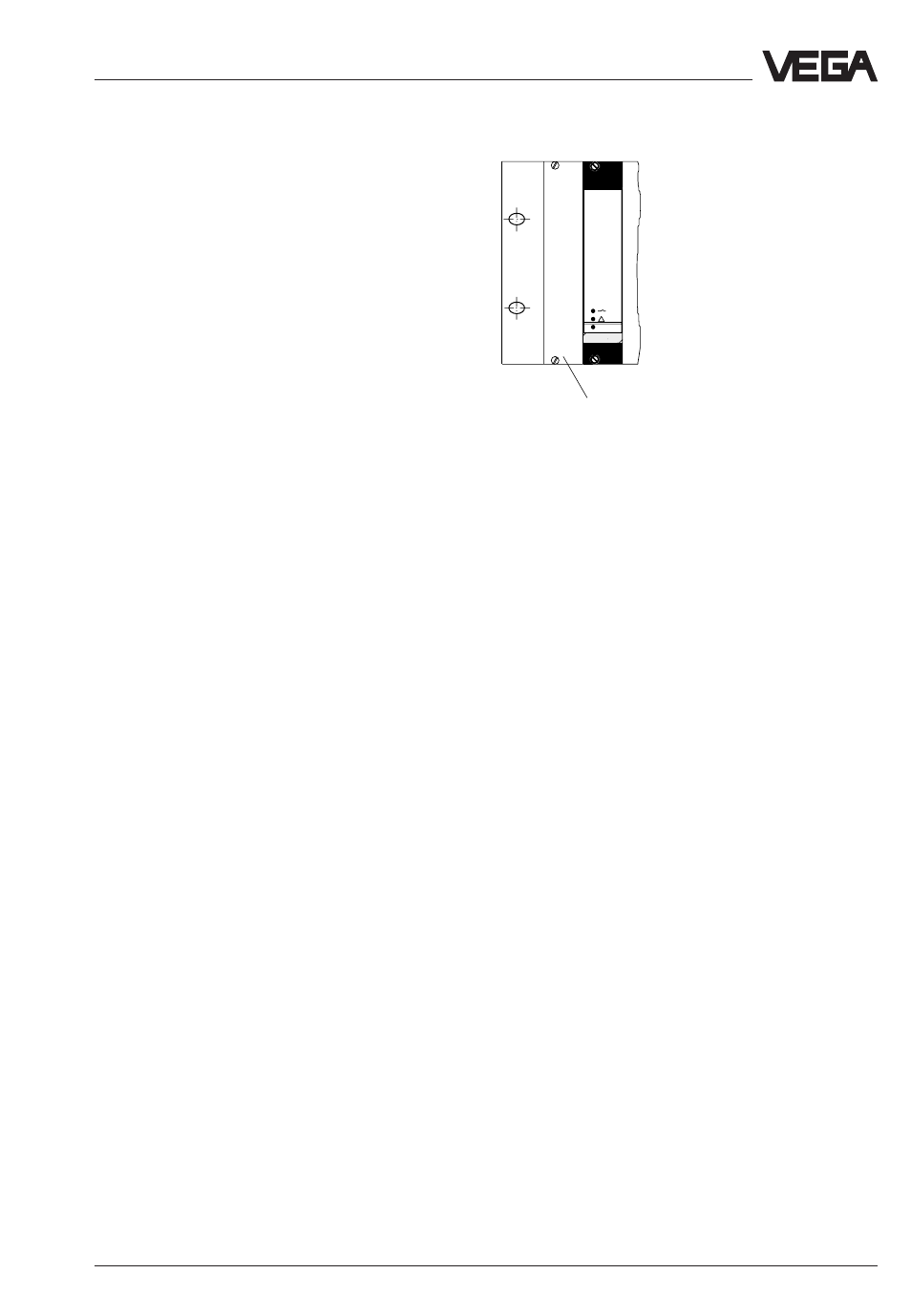

Заглушка
