VEGATRENN 548 V Ex
3
Описание прибора
1 Описание прибора
1.1 Принцип действия, структура
и установка
Принцип действия
Ех - разделитель питания VEGATRENN
548 V Ex служит для искрозащищенного,
гальванически разделенного питания до 15
цифровых (VBUS) преобразователей
давления. Он подключается на входе к
двухпроводной шине VBUS устройства
формирования сигнала и обеспечивает на
выходе 15 искрозащищенных ia-цепей.
Ех- разделитель питания может работать
совместно со следующими устройствами
формирования сигнала или датчиками:
- VEGAMET 514 V и 515 V
- EV-карта VEGALOG 571
- преобразователи давления D80, D81, D84
или D86 в Ех - исполнении с VBUS-
электроникой E23V.
Ia-цепи разделены на три ветви, к каждой
ветви можно подключить до 5 датчиков.
Ia-цепи гальванически связаны друг с
другом и в каждой ветви имеется
предохранитель для обеспечения
безопасности.
Искрозащищенные ia-цепи гальванически
развязаны от не искрозащищенных цепей.
Структура
Ех- разделитель питания VEGATRENN 548 V
Ex конструктивно выполнен в 19" типо-
размере с 5 ТЕ (= 25,4 мм). Подключение
производится с помощью многоконтактного
разъема по DIN 41 612.
Установка
Существуют следующие варианты
установок
- в корпусе типа 506 с VEGAMET
- в крепежном элементе BGT 596 Ex с
VEGAMET
- в крепежном элементе BGT LOG 571 *
)
с
VEGALOG

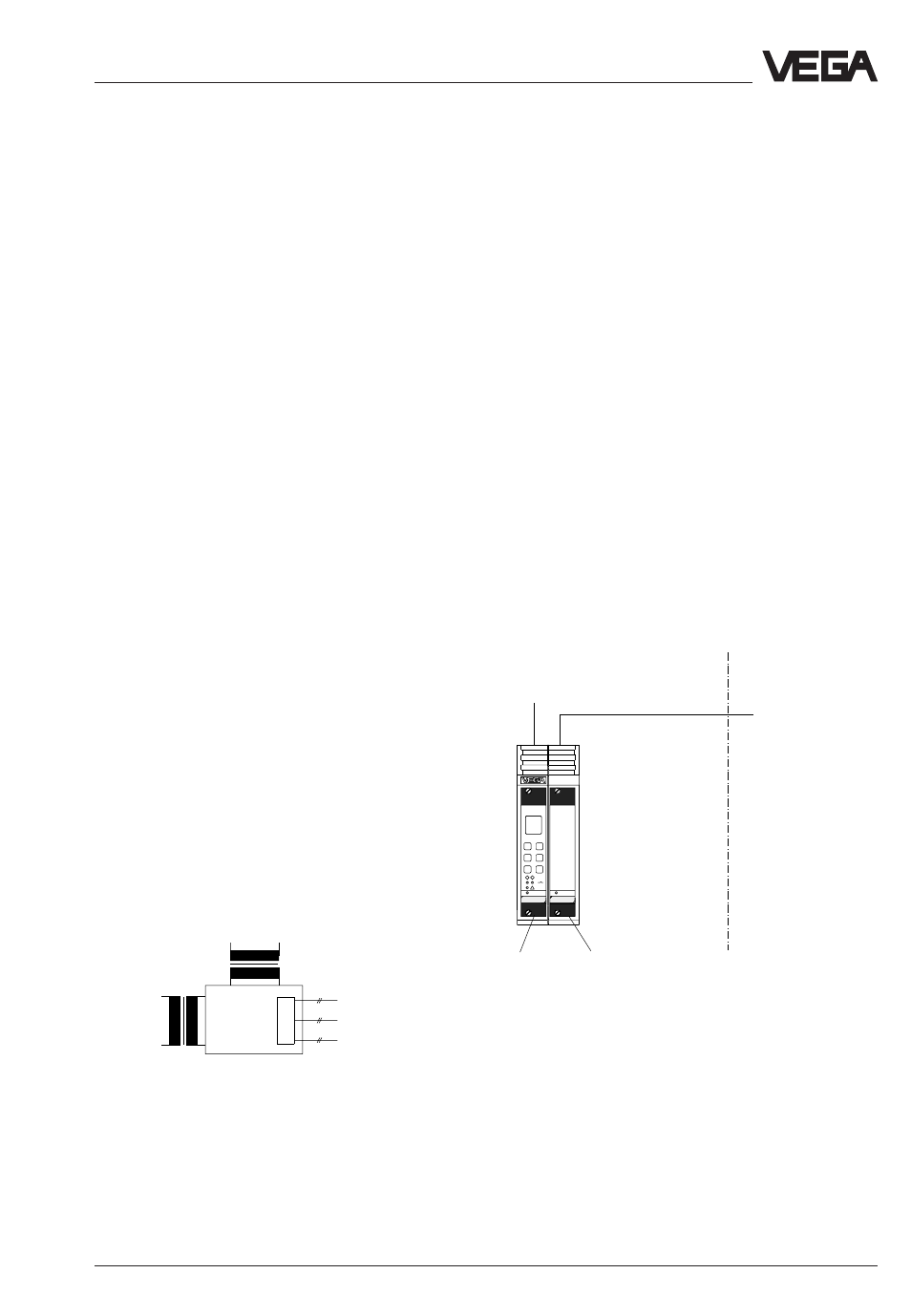

Пример 1:
в корпусе типа 506 с VEGAMET
Рис. 1.1: Блок-схема Ех-разделителя
питания
Питающее
напряжение
Искрозащищенная
ia-цепь
ветвь 1
ветвь 2
ветвь 3
Электроника
VEGAMET
515V
VEGATRENN
548VEx
Не-Ex-область
Ex-область
VBUS ia IIC-
цепь
Питание
VEGATRENN
548 V Ex
VEGAMET
514 V
515 V
*) Если используются несколько
VEGATRENN 548 V Ex, то рекомендуется
размещать их в более дешевом BGT 596 Ex.
Устр. фор-
мирования
сигнала
(VBUS)
