VEGATRENN 548 V Ex
7
VBUS to sensors
(MET/LOG)
to evaluation
d 32
z 32
d 24
d 22
z 30
[EEx ia] IIC
o
270mA
18,2V
0,41mH
83nF
PTB Nr. Ex-96.D.2137X
o
o
o
I
U
L
C
Po 926mW
d 30
Insp.
6VA
20...53AC/72VDC
power supply
N -
L+
z2
d2
d10
z10
+
-
: -20...+60˚C IP40 (front)
a
4W
+
-
circuit 1
circuit 2
circuit 3
specification per circuit:
VBUS
¨
4
3
2
1
Описание прибора

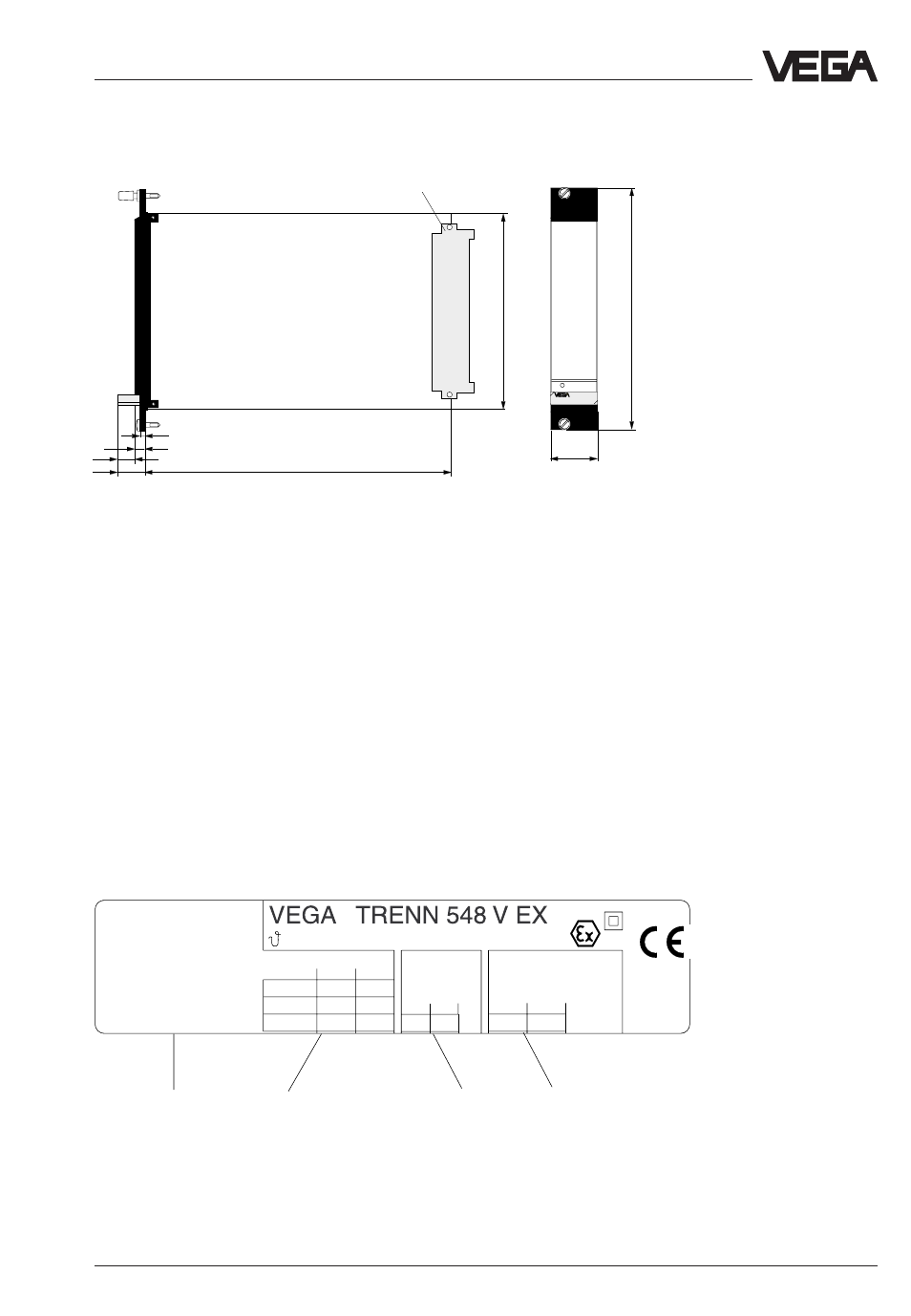

1.3 Размеры
1.4Сертификация
Ех-разделитель питания VEGATRENN 548 V Ех допускается для подключения датчиков во
взрывоопасных областях. Свидетельство соответствия по CENELEC имеет PTB-номер
Ex-96.D.2137 X.
1.5 Типовой шильдик
Типовой шильдик содержит важные данные, которые Вам необходимы для подключения.
Вы найдете типовой шильдик на боковой стороне многоконтактного разъема. Построение и
составные части типового шильдика описаны ниже:
1 Питание
2 Электрическая цепь устройства формирования сигнала
3 Ветви с электрическими цепями датчиков
4 Данные для каждой ветви
162
100
5,5
128,4 (3 HE)
25,4
5 TE
9
on
15
3
Многоконтактный
разъем
Печатная плата
100 x 160 x 1,5
Европейский формат
